TeSys GV3P thermal-magn motor circuit breaker 70-80A EverLink

Schneider Electric | Acquista online | Rexel SCHNEIDER ELECTRIC
Cod. Rexel TEGV3P80
Cod. Produttore GV3P80
Cod. EAN 3606481304568
ico prodotto green

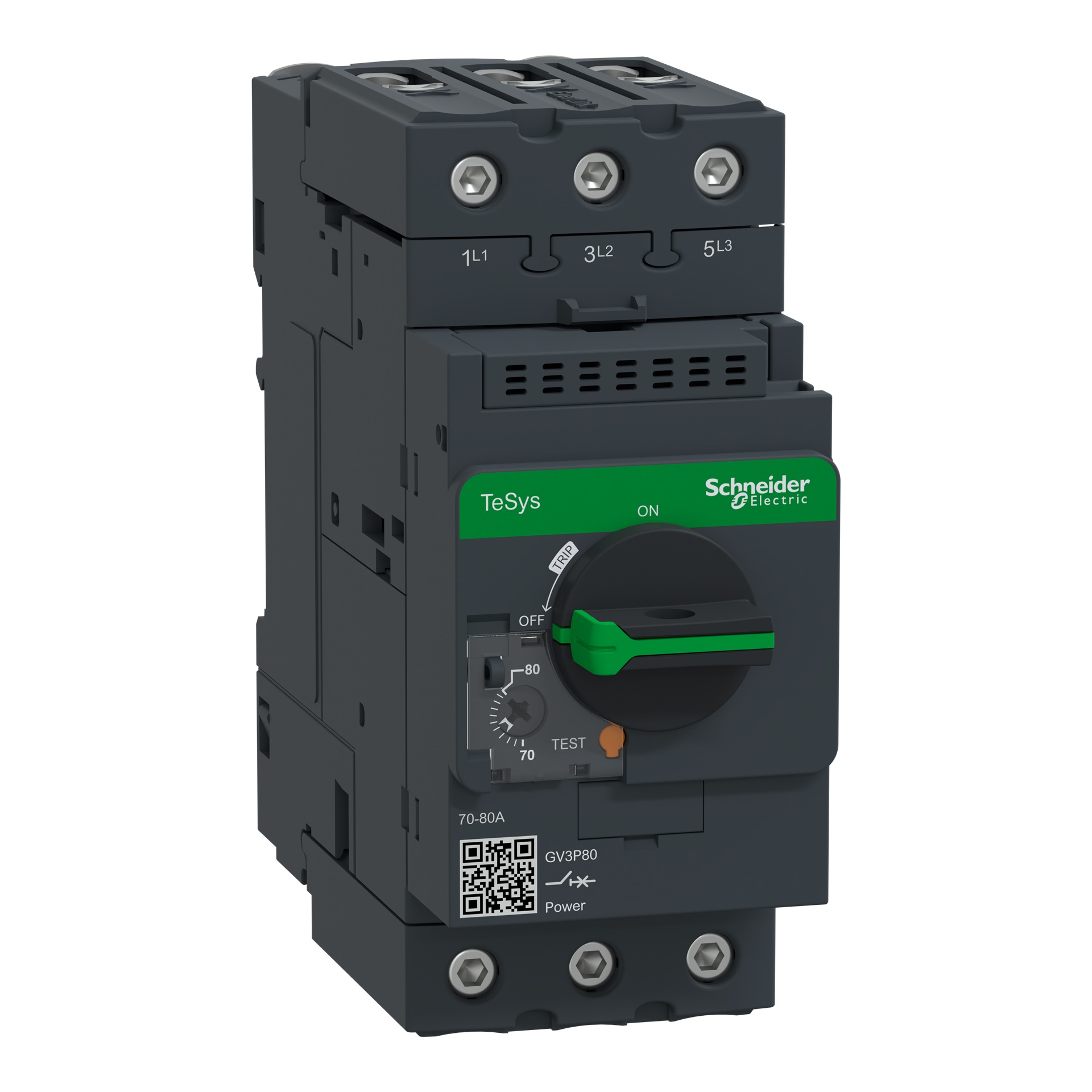

TeSys GV3P thermal-magn motor circuit breaker 70-80A EverLink
Animazione 360
Animazione 360°

Documentazione tecnica

Chiedi ai nostri tecnici

Contattaci Contattaci Parla con il customer care dedicato Fissa una consulenza Fissa una consulenza Ti affiancheremo passo dopo passo Scrivici Scrivici Parla con il tuo customer care dedicato Punti vendita Punti vendita Negozi di materiale elettrico vicino a te

Informazioni principali

  • Corrente nominale: 80 A
  • Tensione nominale impiego: 690 V CA
  • Potere di interruzione: 50 kA a 400 V
  • Campo regolazione termica: 70-80 A
  • Numero poli: 3P
  • Tipo controllo: Manovra rotativa
  • Grado protezione IP: IP20
  • Serie: TeSys Deca - frame 3

Descrizione del prodotto

Descrizione del produttore: Interruttore per motori TeSys GV, 3 poli (3P), 80 A/690 V, per applicazioni 3 a fasi da 45 kW a 400 V. Fornisce una protezione magnetotermica con un campo di regolazione termica 70-80 A, scatto magnetico a 14 xIn, elevata capacità di interruzione Icu 50 kA a 400 V. Collegamento tramite terminali a vite Everlink BTR. Controllo Start-Stop tramite manopola rotativa garantito per 20000 cicli AC-3. Certificazione secondo diverse norme (IEC, UL, CSA, CCC, EAC, Marine, ATEX),

Caratteristiche tecniche

larghezza

55 mm

altezza

132 mm

profondità

136 mm

Potenza d'esercizio nominale per AC-3, 400 V

45 KILOWATT

corrente nominale permanente Iu

80 A

numero di poli

3

potenza dissipata

8 W

grado di protezione (IP)

IP20

Con protezione da sovraccarico termico

tipo di collegamento circuito elettrico principale

Raccordo a vite

Tipologia di azionamento

Manopola

tecnica di intervento

Termomagnetico

Potenza d'esercizio nominale per AC-3, 230 V

22 KILOWATT

corrente limite nominale di disinserzione al corto circuito a 400 V, AC

50 kA

sensibile a guasto di fase

tipologia costruttiva dell'apparecchio

Apparecchio completo nell'alloggiamento

Tensione d'esercizio nominale

690 ... 690 V

intervallo di regolazione sganciatore di sovraccarico

70 ... 80 A

Intervallo di regolazione dell'attivatore di corto circuito non ritardato

1120 ... 1120 A

Serie

TeSys Deca / frame 3
