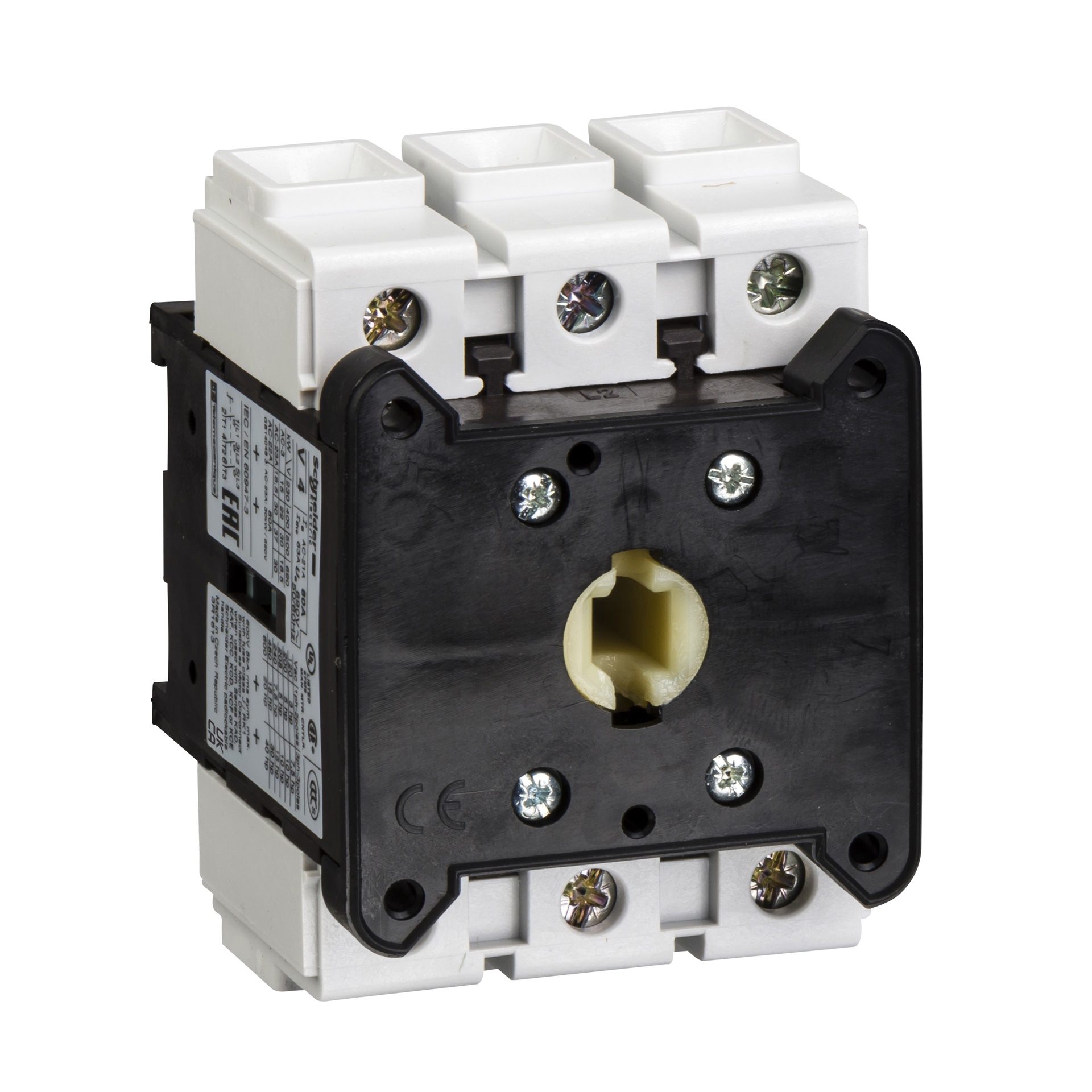

Corpo interruttore sezionatore Vario - 3 poli - 80 A

Schneider Electric | Acquista online | Rexel SCHNEIDER ELECTRIC
Cod. Rexel TEV4
Cod. Produttore V4
Cod. EAN 3389110551723
Corpo interruttore sezionatore Vario - 3 poli - 80 A

Documentazione tecnica

Chiedi ai nostri tecnici

Contattaci Contattaci Parla con il customer care dedicato Fissa una consulenza Fissa una consulenza Ti affiancheremo passo dopo passo Scrivici Scrivici Parla con il tuo customer care dedicato Punti vendita Punti vendita Negozi di materiale elettrico vicino a te

Informazioni principali

  • Poli: 3P
  • Corrente nominale: 80 A
  • Tensione nominale: 690 V CA
  • Potenza nominale: 30 kW a 400 V
  • Classe di impiego: AC-23
  • Grado di protezione: IP20
  • Dimensioni (HxLxP): 83x60x65 mm
  • Serie: TeSys Vario

Descrizione del prodotto

Descrizione del produttore: V4 è un interruttore a 3 poli per interruttore-sezionatore TeSys Vario di Schneider Electric. Con un valore nominale di 80 A 690 V, viene utilizzato nelle applicazioni per motori 30kW a 400V AC-23. Per formare un sezionatore dell'interruttore di arresto di emergenza o principale è necessaria una maniglia di manovra e un albero di prolunga. I moduli aggiuntivi (polo principale, polo neutro, modulo di messa a terra, contatti ausiliari) possono completare il sistema. Disponibile in tutto il mondo, è certificato in base a diversi standard (IEC, UL, CSA, CCC, EAC, per uso in ambienti marittimi) ed

Caratteristiche tecniche

larghezza

60 mm

altezza

83 mm

profondità

65 mm

Potenza d'esercizio nominale per AC-3, 400 V

22 KILOWATT

corrente nominale permanente Iu

80 A

numero di poli

3

corrente di corto circuito nominale condizionale Iq

10 kA

grado di protezione (IP), lato frontale

IP20

numero di interruttori

1

tipo di collegamento circuito elettrico principale

Raccordo a vite

Potenza d'esercizio nominale per AC-23, 400V

30 KILOWATT

resistenza a corrente di breve durata Icw

0,96 kA

adatto per fissaggio frontale a 4 fori

adatto per fissaggio frontale centrale

Max. tensione d'esercizio nominale Ue per AC

690 V

tipologia costruttiva dell'apparecchio

Apparecchio da incasso, tecnica a installazione fissa

corrente nominale permanente per AC-21, 400 V

80 A

Corrente nominale permanente a AC-23, 400V

57 A

Tensione d'esercizio nominale

690 ... 690 V

Serie

TeSys Vario

Corpo interruttore sezionatore Vario - 3 poli - 80 A
