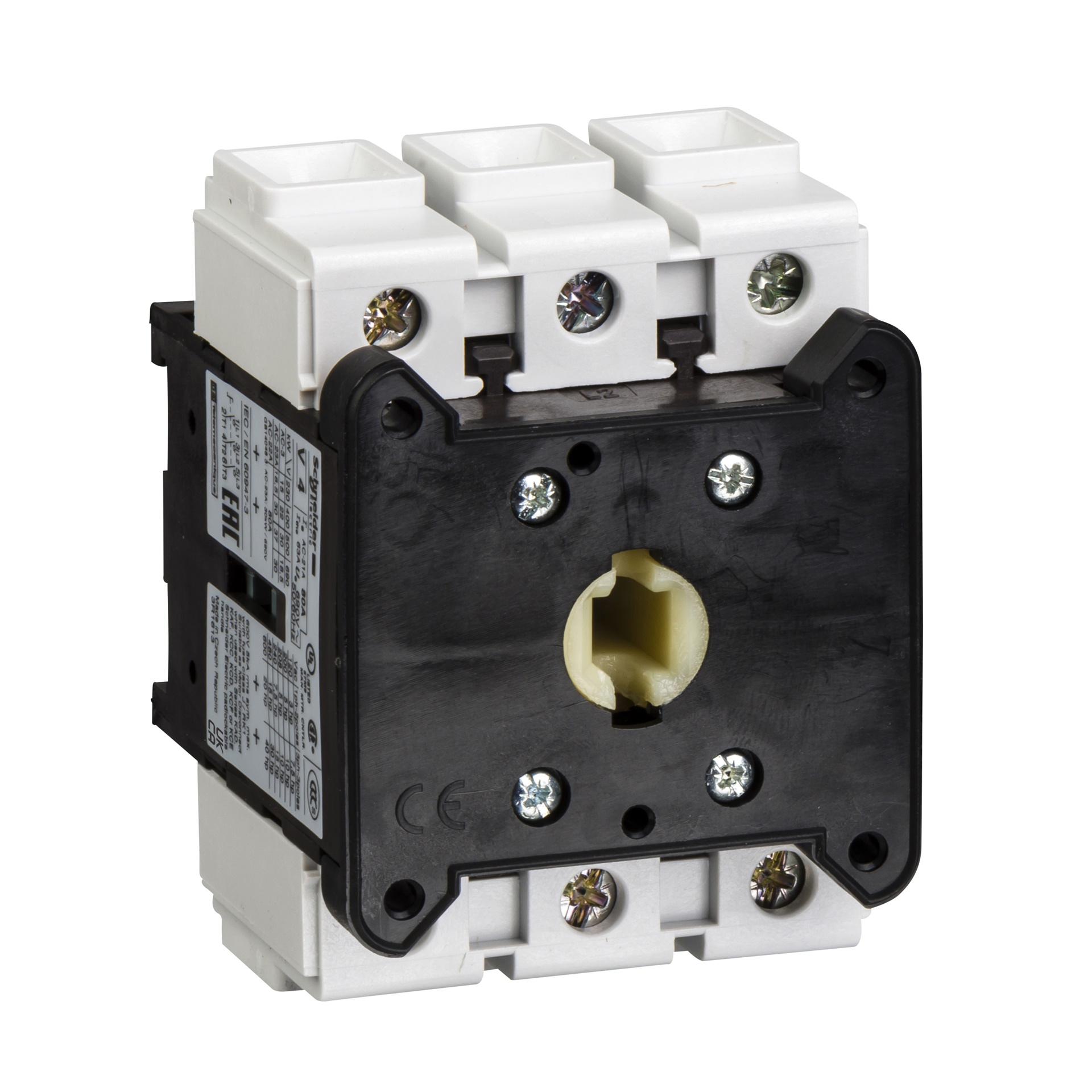

Corpo interruttore sezionatore Vario - 3 poli - 125 A

Schneider Electric | Acquista online | Rexel SCHNEIDER ELECTRIC
Cod. Rexel TEV5
Cod. Produttore V5
Cod. EAN 3389110551730
Corpo interruttore sezionatore Vario - 3 poli - 125 A

Documentazione tecnica

Chiedi ai nostri tecnici

Contattaci Contattaci Parla con il customer care dedicato Fissa una consulenza Fissa una consulenza Ti affiancheremo passo dopo passo Scrivici Scrivici Parla con il tuo customer care dedicato Punti vendita Punti vendita Negozi di materiale elettrico vicino a te

Informazioni principali

  • Poli: 3P
  • Corrente nominale: 125 A
  • Tensione nominale: 690 V CA
  • Potenza nominale: 37 kW a 400 V AC-23
  • Capacità di interruzione: 1000 A a 400 V
  • Grado protezione: IP20
  • Dimensioni (AxLxP): 125x90x90 mm
  • Serie: TeSys Vario

Descrizione del prodotto

Descrizione del produttore: V5 è un interruttore a 3 poli per interruttore-sezionatore TeSys Vario di Schneider Electric. Con un valore nominale di 125 A 690 V, viene utilizzato nelle applicazioni per motori 37kW a 400V AC-23. Per formare un sezionatore dell'interruttore di arresto di emergenza o principale è necessaria una maniglia di manovra e un albero di prolunga. I moduli aggiuntivi (polo principale, polo neutro, modulo di messa a terra, contatti ausiliari) possono completare il sistema. Disponibile in tutto il mondo, è certificato in base a diversi standard (IEC, UL, CSA, CCC, EAC, per uso in ambienti marittimi) ed

Caratteristiche tecniche

larghezza

90 mm

altezza

125 mm

profondità

90 mm

Potenza d'esercizio nominale per AC-3, 400 V

30 KILOWATT

corrente nominale permanente Iu

125 A

numero di poli

3

corrente di corto circuito nominale condizionale Iq

10 kA

grado di protezione (IP), lato frontale

IP20

numero di interruttori

1

tipo di collegamento circuito elettrico principale

Raccordo a vite

Potenza d'esercizio nominale per AC-23, 400V

37 KILOWATT

resistenza a corrente di breve durata Icw

1,5 kA

adatto per fissaggio frontale a 4 fori

adatto per fissaggio frontale centrale

Max. tensione d'esercizio nominale Ue per AC

690 V

tipologia costruttiva dell'apparecchio

Apparecchio da incasso, tecnica a installazione fissa

corrente nominale permanente per AC-21, 400 V

125 A

Corrente nominale permanente a AC-23, 400V

68,5 A

Tensione d'esercizio nominale

690 ... 690 V

Serie

TeSys Vario

Corpo interruttore sezionatore Vario - 3 poli - 125 A
€ 159,80 x 1 pz.
