Cod. Rexel
TEGS2LLB3
Cod. Produttore
GS2LLB3
Cod. EAN
3389119411172

Informazioni di prodotto

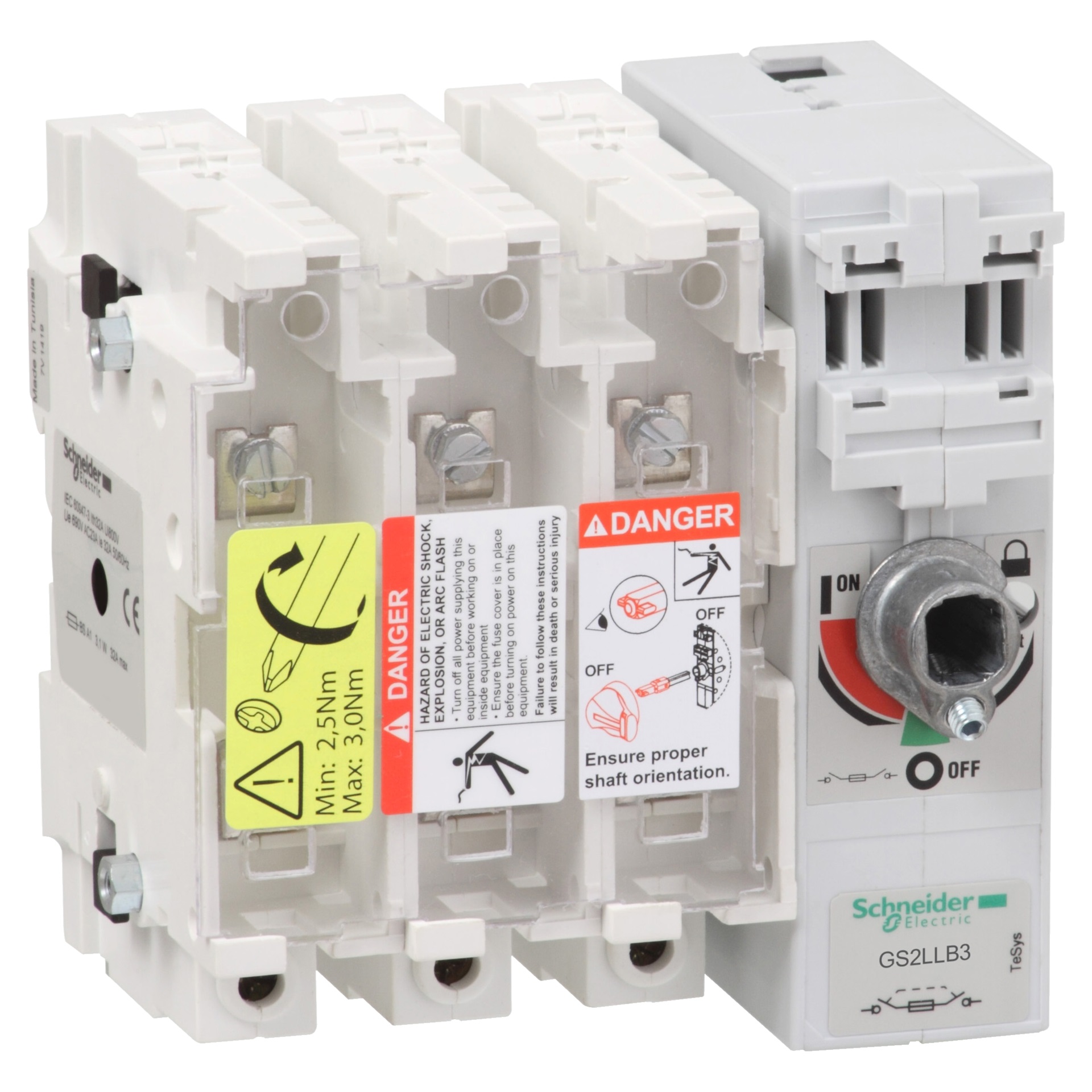

Corpo int. sez. con fusibile TeSys GS2L - 3 poli - 160A - DIN A1

Documentazione tecnica

CONFIGURATORE SCHNEIDER ELECTRIC
Fatti guidare nella scelta del prodotto ideale
Vai al configuratore
Selettore-sezionatore a fusibile TeSys GS, 3 poli (3P), 160 A/750 V, da utilizzare con collegamenti per fusibili cilindrici di tipo BS di dimensioni A4 fino a 160 A, per applicazioni motore fino a 80 kW a 400V AC-23. Da dotare di una maniglia di comando esterna a montaggio frontale o dal lato destro GS2AH (sono disponibili diversi modelli). Terminali a vite da dotare di calotte terminali a monte e a valle 3P GS1AP33 (da ordinare separatamente), fornisce corrente nominale di cortocircuito elevata 100 kA a 400 V. Il montaggio di moduli di contatto ausiliari aggiuntivi frontale GS1AM (ad apertura anticipata e segnalazione di posizione) può completare l'assemblaggio (da ordinare separatamente). Certificazione secondo diverse norme (IEC, Marine).

esecuzione come interruttore principale

corrente nominale permanente Iu

160 A

potenza d’esercizio nominale per AC-23, 400V

80 kW

tipo di collegamento circuito elettrico principale

raccordo a vite

numero di poli

3

adatto per fusibili

formato A4

resistenza a corrente di breve durata Icw

100 kA

max. tensione d’esercizio nominale Ue per AC

750 V

grado di protezione (IP), lato frontale

IP20

adatto per installazione con sbarra collettrice

esecuzione dell’elemento di azionamento

senza attuatore

corrente di corto circuito nominale condizionale Iq

100 kA

Serie

TeSys_GS

Produttore

Corpo int. sez. con fusibile TeSys GS2L - 3 poli - 160A - DIN A1
