ZFKDSA 2,5-5,08-18
Cod. Rexel
CX1704415
Cod. Produttore
1704415
Cod. EAN
4017918116651

Informazioni di prodotto

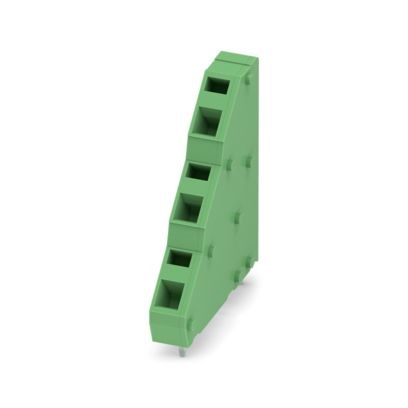

Morsetto per circuiti stampati

Documentazione tecnica

Morsetto circuito stampato, corrente nominale: 12 A, tensione di dimensionamento (III/2): 400 V, sezione nominale: 1,5 mm², numero dei potenziali: 3, numero di file: 3, numero di poli per fila: 1, serie di prodotti: ZFK3DS(A) 1,5, passo: 5,08 mm, tipo di connessione: Connessione a molla, montaggio: Saldatura a onde, direzione di collegamento conduttore/scheda: 45 °, colore: verde, Layout Pin: Pinning lineare, Lunghezza pin [P]: 3,4 mm, numero di pin di saldatura per potenziale: 1, tipo di confezione: confezionato nel cartone. Modulo singolo per la combinazione di diversi numeri di poli a seconda delle singole esigenze. Per la chiusura del blocco è necessario un morsetto terminale aggiuntivo (vedere Accessori). Sono disponibili anche articoli in blocchi con diversi numeri di poli.

tipo di imballaggio

cartone

tipo di fissaggio circuito stampato

contatto di collegamento

temperatura d’esercizio

-40 °C -40 °C

classe di infiammabilità del materiale isolante secondo UL 94

V0

colore della scatola

verde

materiale del corpo isolante

materiale termoplastico

lunghezza del pin

3.4 mm

diametro del pin di collegamento

1.3 mm

materiale della superficie di collegamento

stagno

tipo di collegamento circuito stampato

collegamento saldato

sezione conduttore collegabile multifilare

0.2 mm² 1.5 mm²

sezione conduttore collegabile a filo sottile senza bussola d'estremità

0.2 mm² 1.5 mm²

sezione conduttore collegabile a filo sottile con bussola d'estremità

0.25 mm² 1.5 mm²

sezione conduttore collegabile unifilare

0.2 mm² 2.5 mm²

tipo di collegamento conduttore

raccordo a molla

grado di inquinamento

2

categoria di sovratensione

III

tensione impulsiva nominale

4 kV

tensione di dimensionamento

400 V

corrente nominale In

12 A

angolo circuito stampato/collegamento del conduttore

45/135° (obliquo verso l’alto)

dimensione modulare dei collegamenti

5.08 mm

numero di piani

3

numero di collegamenti elettrici

1

altezza

40 mm

Produttore

PHOENIX CONTACT
