Prodotti / Automazione industriale / Connettori, Morsetti, Prese, Spine, Terminali Cablaggio / Morsetti /

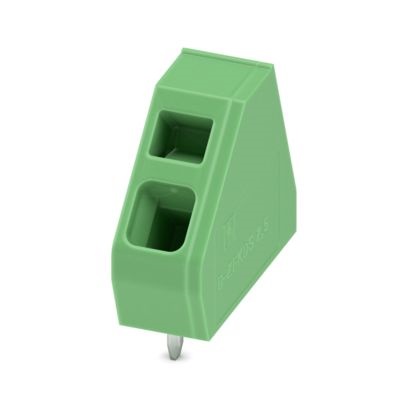

ZFKDS 2,5-5,08 MORSETTO MOLLA INCLI
Cod. Rexel
CX1904969
Cod. Produttore
1904969
Cod. EAN
4017918188719

Informazioni di prodotto

Il morsetto ZFKDS 2,5-5,08 offre soluzioni efficienti per il cablaggio su circuito stampato.

Vantaggi per l'installatore elettrico:

  • Connessione a molla per un’installazione rapida e sicura
  • Montaggio con saldatura a onde per stabilità e affidabilità
  • Design inclinato a 45° facilita il collegamento dei conduttori

Vantaggi per il cliente finale:

  • Corrente nominale fino a 24 A per elevate prestazioni
  • Sezione nominale di 2,5 mm² per ottimizzare il flusso di corrente
  • Materiale durevole e colore verde per facile identificazione

Documentazione tecnica

Certificazioni e Dichiarazioni

Descrizione del produttore: Morsetto circuito stampato, corrente nominale: 24 A, tensione di dimensionamento (III/2): 400 V, sezione nominale: 2,5 mm², numero dei potenziali: 1, numero di file: 1, numero di poli per fila: 1, serie di prodotti: ZFKDS(A) 2,5, passo: 5,08 mm, tipo di connessione: Connessione a molla, montaggio: Saldatura a onde, direzione di collegamento conduttore/scheda: 45 °, colore: verde, Layout Pin: Pinning lineare, Lunghezza pin [P]: 3,5 mm, numero di pin di saldatura per potenziale: 2, tipo di confezione: confezionato nel cartone. L’articolo può essere allineato con diversi numeri di poli!

altezza

17,7 mm

colore del corpo

Verde

tensione nominale

400 V

tipo di fissaggio

Saldare

classe di infiammabilità del materiale isolante secondo UL 94

V0

numero di piani

1

tensione impulsiva nominale

4 KILOVOLT

categoria di sovratensione

III

grado di inquinamento

2

tipo di collegamento conduttore

Raccordo a molla

tipo di collegamento circuito stampato

Collegamento saldato

diametro del pin di collegamento

1,3 mm

lunghezza del pin

3,5 mm

materiale della superficie di collegamento

Stagno

dimensione modulare dei collegamenti

5,08 mm

tipo di banderuolatura

Cartone (per SMD)

materiale del corpo isolante

Altro

tipo di fissaggio circuito stampato

Contatto di collegamento

corrente nominale In

24 A

numero di collegamenti elettrici

1

Temperatura d'esercizio

-40 ... 105 °C

sezione conduttore collegabile unifilare

0,2 ... 4 mm²

sezione conduttore collegabile a filo sottile con bussola d'estremità

0,25 ... 1,5 mm²

sezione conduttore collegabile a filo sottile senza bussola d'estremità

0,2 ... 2,5 mm²

sezione conduttore collegabile multifilare

4 ... 4 mm²

Produttore

PHOENIX CONTACT

ZFKDS 2,5-5,08 MORSETTO MOLLA INCLI
