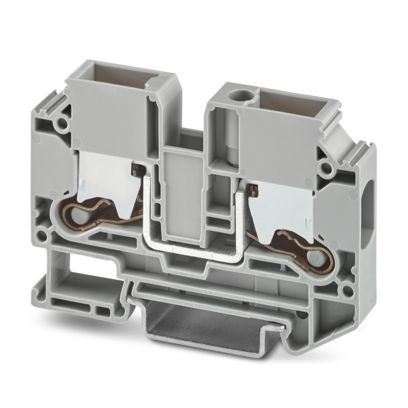

XTV 10 MORSETTO PASSANTE

Cod. Rexel CX1329547
Cod. Produttore 1329547
Cod. EAN 4063151622084

Informazioni principali

  • Voltaggio nominale: 1000 V
  • Corrente nominale: 57 A
  • Connessioni: 2
  • Numero poli: 1
  • Tipo connessione: Push-X
  • Sezione: 1,5-16 mm²
  • Montaggio: NS 35/7,5, NS 35/15
  • Serie: XTV 10

Certificazioni e dichiarazioni

Descrizione del prodotto

Descrizione del produttore: Morsetto passante, tensione nominale: 1000 V, corrente nominale: 57 A, numero di connessioni: 2, numero poli: 1, tipo di connessione: Connessione Push-X, Sezione di dimensionamento: 10 mm², sezione: 1,5 mm² - 16 mm², tipo di montaggio: NS 35/7,5, NS 35/15, colore: grigio

Caratteristiche tecniche

tipo di montaggio

Guida DIN (top hat rail) 35 mm

colore

Grigio

larghezza

10,2 mm

altezza

72 mm

profondità

48,8 mm

tensione nominale

1000 V

classe di infiammabilità del materiale isolante secondo UL 94

V0

piastra di chiusura necessaria

esecuzione collegamento elettrico 1

Altro

esecuzione collegamento elettrico 2

Altro

numero di piani

1

numero di punti di fissaggio per ogni piano

2

piani interni esclusi con ponte

materiale del corpo isolante

Altro

corrente nominale In

57 A

Adatto per materiale conduttore

Alluminio/rame

Temperatura d'esercizio

-60 ... 110 °C

sezione conduttore collegabile unifilare

1,5 ... 16 mm²

sezione conduttore collegabile a filo sottile con bussola d'estremità

2,5 ... 2,5 mm²

sezione conduttore collegabile a filo sottile senza bussola d'estremità

2,5 ... 16 mm²
