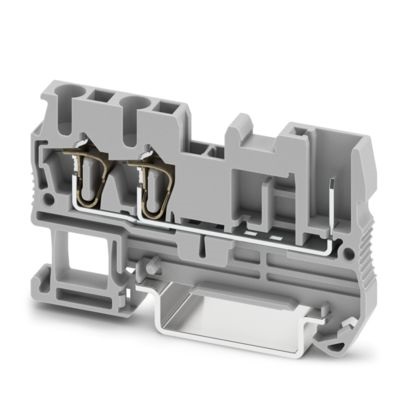

UT 2,5

Cod. Rexel CX3042117
Cod. Produttore 3042117
Cod. EAN 4017918927158

Informazioni principali

  • Tipo: Morsetto passante
  • Tensione nominale: 500 V
  • Corrente nominale: 24 A
  • Numero poli: 1
  • Connessioni: 3
  • Sezione: 0,08-4 mm²
  • Montaggio: NS 35/7,5, NS 35/15
  • Serie: ST 2,5-TWIN

Certificazioni e dichiarazioni

Descrizione del prodotto

Descrizione del produttore: Morsetto passante, tensione nominale: 500 V, corrente nominale: 24 A, numero di connessioni: 3, numero poli: 1, tipo di connessione: Connessione a molla/a innesto, Sezione di dimensionamento: 2,5 mm², 1. Piano attacco sinistra, sezione: 0,08 mm² - 4 mm², 1. piano, collegamento a destra, tipo di montaggio: NS 35/7,5, NS 35/15, colore: grigio

Caratteristiche tecniche

tipo di montaggio

Guida DIN (top hat rail) 35 mm

colore

Grigio

larghezza

5,2 mm

altezza

60,5 mm

profondità

36,5 mm

tensione nominale

500 V

classe di infiammabilità del materiale isolante secondo UL 94

V0

piastra di chiusura necessaria

esecuzione collegamento elettrico 1

Altro

esecuzione collegamento elettrico 2

Altro

numero di piani

1

numero di punti di fissaggio per ogni piano

3

piani interni esclusi con ponte

materiale del corpo isolante

Altro

corrente nominale In

24 A

Adatto per materiale conduttore

Alluminio/rame

sezione conduttore collegabile unifilare

0,08 ... 4 mm²

sezione conduttore collegabile a filo sottile con bussola d'estremità

0,14 ... 2,5 mm²

sezione conduttore collegabile a filo sottile senza bussola d'estremità

0,08 ... 2,5 mm²

UT 2,5
