UPBV 2,5/ 3
Cod. Rexel
CX3044209
Cod. Produttore
3044209
Cod. EAN
4017918977542

Informazioni di prodotto

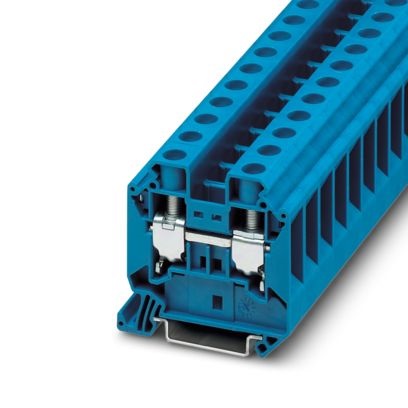

Morsetto universale a vite con prestazioni elevate.

Vantaggi per l'installatore elettrico:

  • Facilità di installazione grazie alla connessione a vite
  • Risparmio di tempo con il montaggio su guide NS 35/7,5 e NS 35/15
  • Compatibilità con sezioni da 1,5 a 25 mm²

Vantaggi per il cliente finale:

  • Alta affidabilità con tensione nominale fino a 1000 V
  • Corrente nominale fino a 76 A per applicazioni efficienti
  • Colore blu per facile identificazione e manutenzione

Documentazione tecnica

Certificazioni e Dichiarazioni

Descrizione del produttore: Morsetto passante, tensione nominale: 1000 V, corrente nominale: 76 A, numero di connessioni: 2, tipo di connessione: Connessione a vite, Sezione di dimensionamento: 16 mm², sezione: 1,5 mm² - 25 mm², tipo di montaggio: NS 35/7,5, NS 35/15, colore: blu

tipo di montaggio

Guida DIN (top hat rail) 35 mm

colore

Blu

larghezza

12,2 mm

altezza

55,5 mm

profondità

54,4 mm

tensione nominale

1000 V

classe di infiammabilità del materiale isolante secondo UL 94

V0

piastra di chiusura necessaria

esecuzione collegamento elettrico 1

Raccordo a vite

esecuzione collegamento elettrico 2

Raccordo a vite

numero di piani

1

numero di punti di fissaggio per ogni piano

2

piani interni esclusi con ponte

materiale del corpo isolante

Altro

corrente nominale In

76 A

esecuzione antideflagrante 'Ex e'

Adatto per materiale conduttore

Alluminio/rame

Temperatura d'esercizio

-60 ... 110 °C

sezione conduttore collegabile unifilare

1,5 ... 25 mm²

sezione conduttore collegabile a filo sottile con bussola d'estremità

1 ... 1 mm²

sezione conduttore collegabile a filo sottile senza bussola d'estremità

1,5 ... 25 mm²

sezione conduttore collegabile multifilare

1 ... 6 mm²
