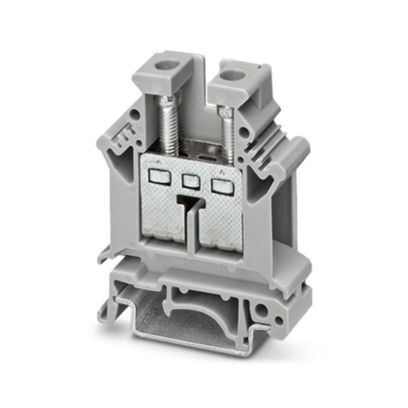

UM 72-SEFE/R
Cod. Rexel
CX3006043
Cod. Produttore
3006043
Cod. EAN
4017918091309

Informazioni di prodotto

Morsetto passante progettato per facilitare l'installazione elettrica con elevata affidabilità.

Vantaggi per l'installatore:

  • Connessione a vite semplice e sicura
  • Compatibilità con diverse sezioni di cavo (2,5-25 mm²)
  • Montaggio rapido su guide standard NS 35/7,5 e NS 35/15

Vantaggi per il cliente finale:

  • Elevata capacità di corrente fino a 76 A
  • Tensione nominale di 800 V per sicurezza e durata
  • Risparmio energetico grazie a connessioni affidabili e stabili

Documentazione tecnica

Certificazioni e Dichiarazioni

Descrizione del produttore: Morsetto passante, tensione nominale: 800 V, corrente nominale: 76 A, numero di connessioni: 2, numero poli: 1, tipo di connessione: Connessione a vite, Sezione di dimensionamento: 16 mm², sezione: 2,5 mm² - 25 mm², tipo di montaggio: NS 35/7,5, NS 35/15, NS 32, colore: grigio

tipo di montaggio

Guida DIN (top hat rail) 35 mm

colore

Grigio

larghezza

12,2 mm

altezza

42,5 mm

profondità

54 mm

tensione nominale

800 V

classe di infiammabilità del materiale isolante secondo UL 94

V0

piastra di chiusura necessaria

esecuzione collegamento elettrico 1

Raccordo a vite

esecuzione collegamento elettrico 2

Raccordo a vite

numero di piani

1

numero di punti di fissaggio per ogni piano

2

piani interni esclusi con ponte

materiale del corpo isolante

Altro

corrente nominale In

76 A

esecuzione antideflagrante 'Ex e'

Adatto per materiale conduttore

Alluminio/rame

Temperatura d'esercizio

-60 ... 110 °C

sezione conduttore collegabile unifilare

2,5 ... 25 mm²

sezione conduttore collegabile a filo sottile con bussola d'estremità

1,5 ... 1,5 mm²

sezione conduttore collegabile a filo sottile senza bussola d'estremità

4 ... 16 mm²

sezione conduttore collegabile multifilare

1,5 ... 6 mm²
