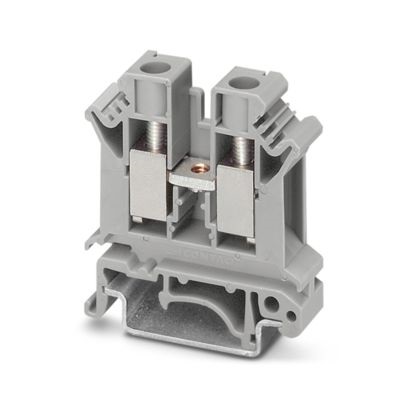

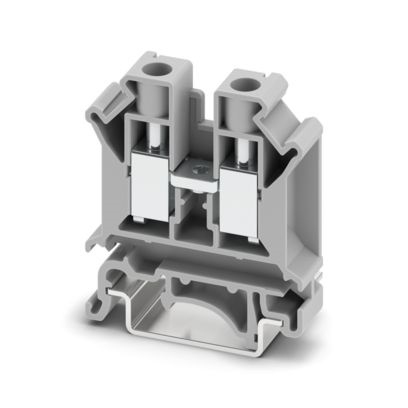

UK 10 N-PE/N

Cod. Rexel CX3005073
Cod. Produttore 3005073
Cod. EAN 4017918091019

Informazioni principali

  • Serie: UK 10 N
  • Tensione nominale: 800 V
  • Corrente nominale: 57 A
  • Connessioni: 2
  • Tipo connessione: vite
  • Sezione dimensionamento: 10 mm²
  • Sezione cavo: 0,5-16 mm²
  • Colore: grigio

Certificazioni e dichiarazioni

Descrizione del prodotto

Descrizione del produttore: Morsetto passante, tensione nominale: 800 V, corrente nominale: 57 A, numero di connessioni: 2, tipo di connessione: Connessione a vite, Sezione di dimensionamento: 10 mm², sezione: 0,5 mm² - 16 mm², tipo di montaggio: NS 35/7,5, NS 35/15, NS 32, colore: grigio

Caratteristiche tecniche

tipo di montaggio

Guida DIN (top hat rail) 35 mm

colore

Grigio

larghezza

10,2 mm

altezza

42,5 mm

profondità

47,3 mm

tensione nominale

800 V

classe di infiammabilità del materiale isolante secondo UL 94

V0

piastra di chiusura necessaria

esecuzione collegamento elettrico 1

Raccordo a vite

esecuzione collegamento elettrico 2

Raccordo a vite

numero di piani

1

numero di punti di fissaggio per ogni piano

2

piani interni esclusi con ponte

materiale del corpo isolante

Altro

corrente nominale In

57 A

esecuzione antideflagrante 'Ex e'

Adatto per materiale conduttore

Alluminio/rame

Temperatura d'esercizio

-60 ... 110 °C

sezione conduttore collegabile unifilare

0,5 ... 16 mm²

sezione conduttore collegabile a filo sottile con bussola d'estremità

0,5 ... 0,5 mm²

sezione conduttore collegabile a filo sottile senza bussola d'estremità

0,5 ... 10 mm²

sezione conduttore collegabile multifilare

0,5 ... 4 mm²

UK 10 N-PE/N
