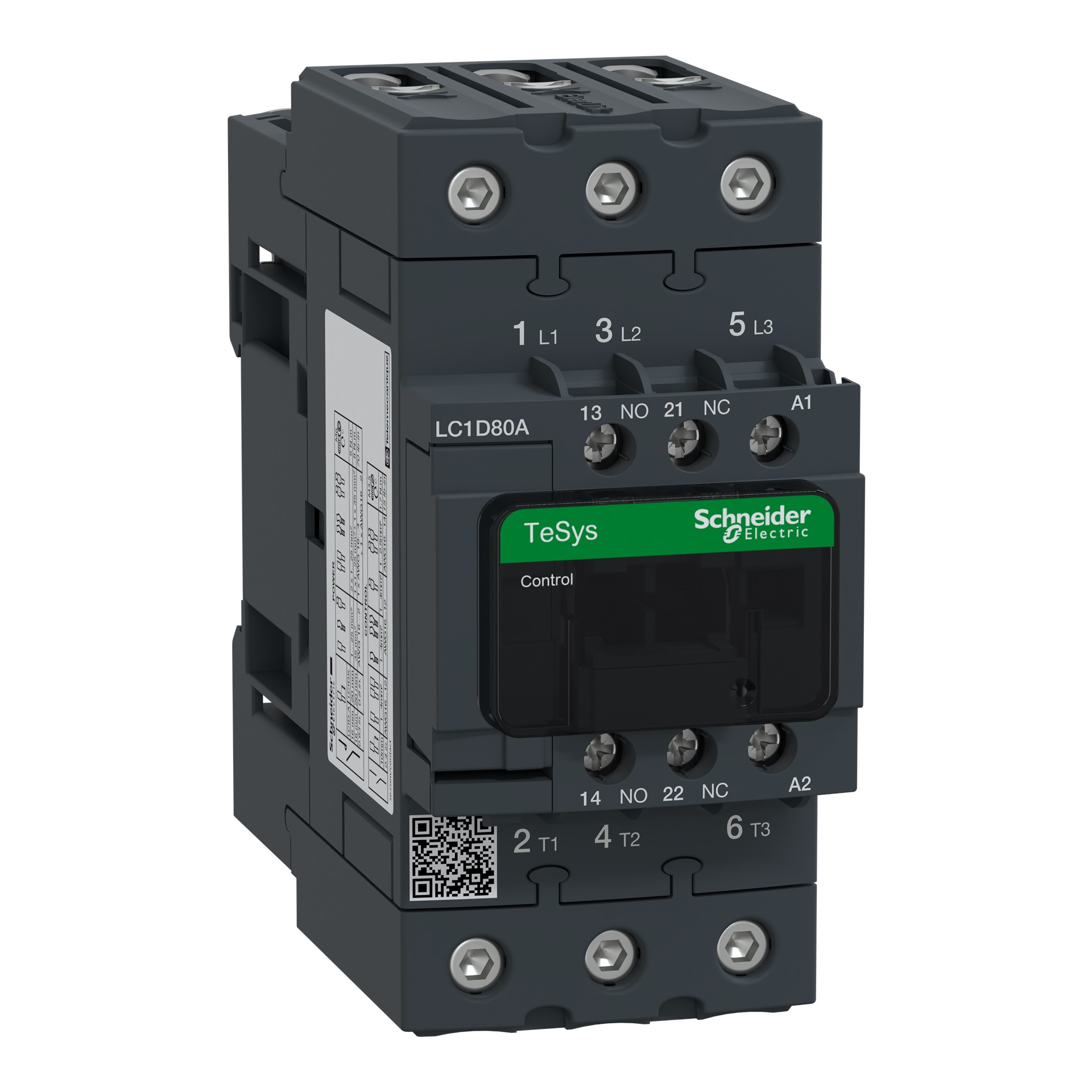

TeSys D contactor 3P 80A AC-3 up to 440V coil 48V AC 50/60Hz

Schneider Electric | Acquista online | Rexel SCHNEIDER ELECTRIC
Cod. Rexel TELC1D80AE7
Cod. Produttore LC1D80AE7
Cod. EAN 3606481312129
ico prodotto green
TeSys D contactor 3P 80A AC-3 up to 440V coil 48V AC 50/60Hz
Animazione 360
Animazione 360°

Documentazione tecnica

Chiedi ai nostri tecnici

Contattaci Contattaci Parla con il customer care dedicato Fissa una consulenza Fissa una consulenza Ti affiancheremo passo dopo passo Scrivici Scrivici Parla con il tuo customer care dedicato Punti vendita Punti vendita Negozi di materiale elettrico vicino a te

Informazioni principali

  • Serie: TeSys Deca Advanced
  • Corrente nominale: 80 A AC-1 / 66 A AC-3
  • Tensione bobina: 48 V AC 50/60 Hz
  • Numero poli: 3 NO
  • Potenza motore max: 37 kW @ 400 V AC
  • Grado protezione: IP20 frontale
  • Dimensioni: 55x122x120 mm
  • Certificazioni: IEC, UL, CSA, CCC, EAC, Marine

Descrizione del prodotto

Descrizione del produttore: Contattore TeSys Deca, 3 poli (3NO), per applicazioni di controllo motori fino a 66 A/440 V AC-3 (37kW@400V). Fornisce una bobina CA da 48 V 50/60 Hz, contatti ausiliari integrati 1NA+1NC (certificazione a specchio NC), collegamento di potenza tramite connettori a vite BTR EverLink, collegamento di comando tramite morsetti a vite. Per velocità di funzionamento fino a 3600 cicli/ora e ambienti fino a 60°C, garantisce affidabilità e resistenza elevate. Compatto (55 mm di larghezza), montaggio su guida DIN o fissaggio a vite. Certificazione multi-standard (IEC, UL, CSA, CCC, EAC, Marine).

Caratteristiche tecniche

larghezza

55 mm

altezza

122 mm

profondità

120 mm

Adatto per quadro di distribuzione

Potenza d'esercizio nominale per AC-3, 400 V

37 KILOWATT

Numero di contatti principali, normalmente aperti

3

Numero di contatti ausiliari, normalmente aperto

1

Numero di contatti ausiliari, normalmente chiusi

1

Corrente d'esercizio nominale ie per AC-3, 400 V

66 A

Corrente d'esercizio nominale ie per AC-1, 400 V

80 A

tipo di collegamento circuito elettrico principale

Raccordo a vite

Tipo di tensione per l'azionamento

AC

Corrente d'esercizio nominale Ie per AC-4, 400 V

65 A

Potenza d'esercizio nominale per AC-4, 400 V

30 KILOWATT

Potenza di esercizio nominale NEMA

29,8 KILOWATT

Tensione di alimentazione pilota nominale per AC 50 hz

48 ... 48 V

Tensione di alimentazione pilota nominale per AC 60 hz

48 ... 48 V

Tensione d'esercizio in AC 50 Hz

440 ... 440 V

Tensione d'esercizio in AC 60 Hz

440 ... 440 V

Serie

TeSys Deca Advanced
