Prodotti /

SPTAF 1/ 3-3,5-LL MORSETTO C.S.
Cod. Rexel
CX1864299
Cod. Produttore
1864299
Cod. EAN
4055626246277

Informazioni di prodotto

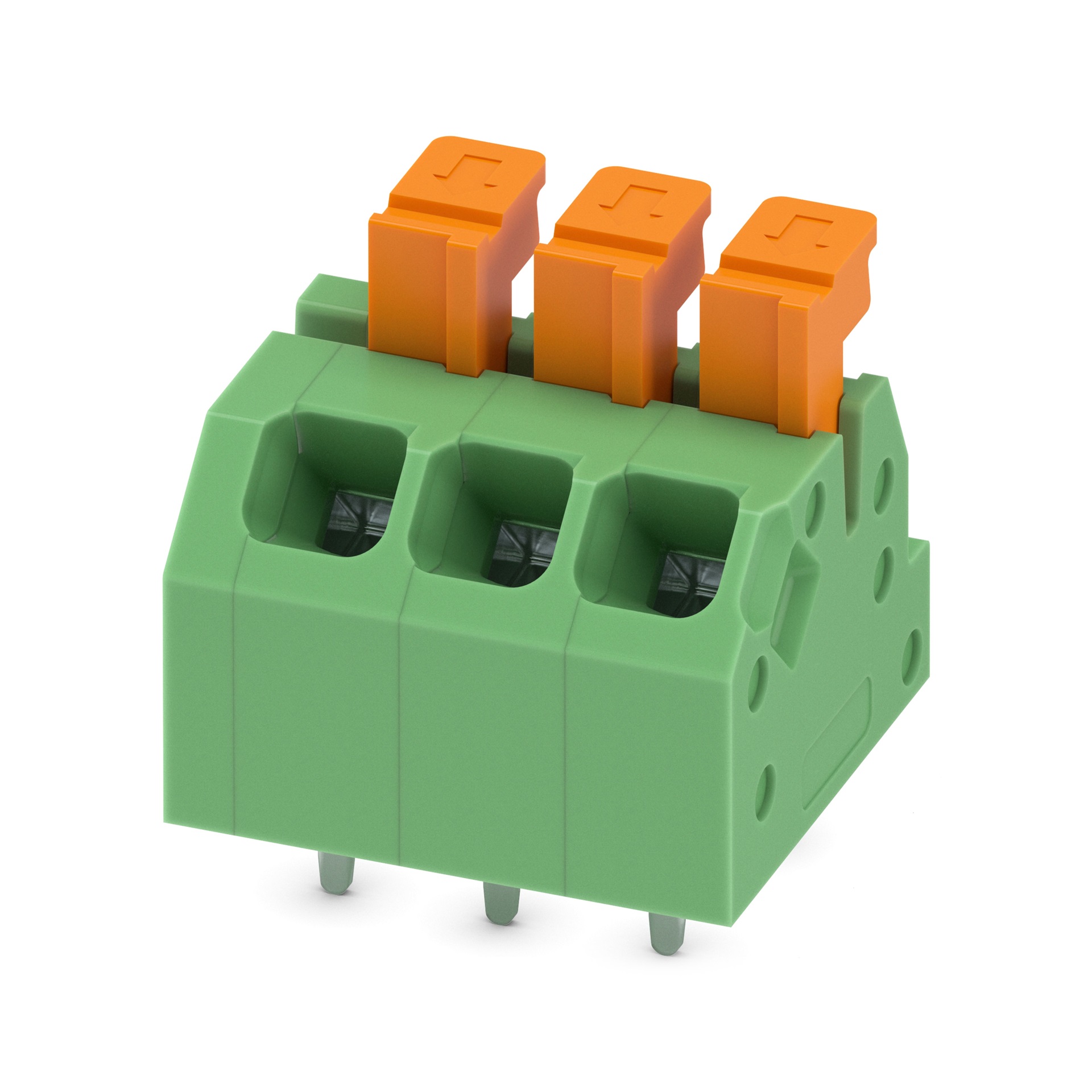

Morsetto per circuiti stampati

Documentazione tecnica

Descrizione del produttore: Morsetto circuito stampato, corrente nominale: 13,5 A, tensione di dimensionamento (III/2): 160 V, sezione nominale: 1 mm², numero dei potenziali: 3, numero di file: 1, numero di poli per fila: 3, serie di prodotti: SPTAF 1/..-LL, passo: 3,5 mm, tipo di connessione: Connessione a molla Push-in, montaggio: Saldatura a onde, direzione di collegamento conduttore/scheda: 45 °, colore: verde, Layout Pin: Pinning lineare, Lunghezza pin [P]: 2,6 mm, numero di pin di saldatura per potenziale: 2, tipo di confezione: confezionato nel cartone

altezza

13,5 mm

colore del corpo

Verde

tensione nominale

160 V

tipo di fissaggio

Saldare

classe di infiammabilità del materiale isolante secondo UL 94

V0

numero di piani

1

tensione impulsiva nominale

2,5 KILOVOLT

categoria di sovratensione

III

grado di inquinamento

2

tipo di collegamento conduttore

Raccordo a molla

tipo di collegamento circuito stampato

Collegamento saldato

diametro del pin di collegamento

1,1 mm

lunghezza del pin

2,6 mm

materiale della superficie di collegamento

Stagno

dimensione modulare dei collegamenti

3,5 mm

tipo di banderuolatura

Cartone (per SMD)

materiale del corpo isolante

Altro

tipo di fissaggio circuito stampato

Contatto di collegamento

corrente nominale In

13,5 A

numero di collegamenti elettrici

3

Temperatura d'esercizio

-40 ... 100 °C

sezione conduttore collegabile unifilare

0,2 ... 0,75 mm²

sezione conduttore collegabile a filo sottile con bussola d'estremità

0,25 ... 0,5 mm²

sezione conduttore collegabile a filo sottile senza bussola d'estremità

0,2 ... 1 mm²

sezione conduttore collegabile multifilare

0,75 ... 0,75 mm²

Produttore

PHOENIX CONTACT

SPTAF 1/ 3-3,5-LL MORSETTO C.S.
