SPDB 2,5/ 6
Cod. Rexel
CX3038545
Cod. Produttore
3038545
Cod. EAN
4017918911768

Informazioni di prodotto

Il morsetto STTB 2,5-TWIN-PV offre soluzioni efficienti per impianti elettrici professionali.

Vantaggi per l'installatore:

  • Connessione a molla semplice e rapida
  • Montaggio su guida NS 35/7,5 o NS 35/15
  • Risparmio di tempo grazie alla doppia connessione a due piani

Vantaggi per il cliente finale:

  • Affidabilità con tensione nominale di 500 V e corrente fino a 22 A
  • Compatibilità con sezioni da 0,08 mm² a 4 mm²
  • Contribuisce a un impianto sicuro e duraturo

Documentazione tecnica

Certificazioni e Dichiarazioni

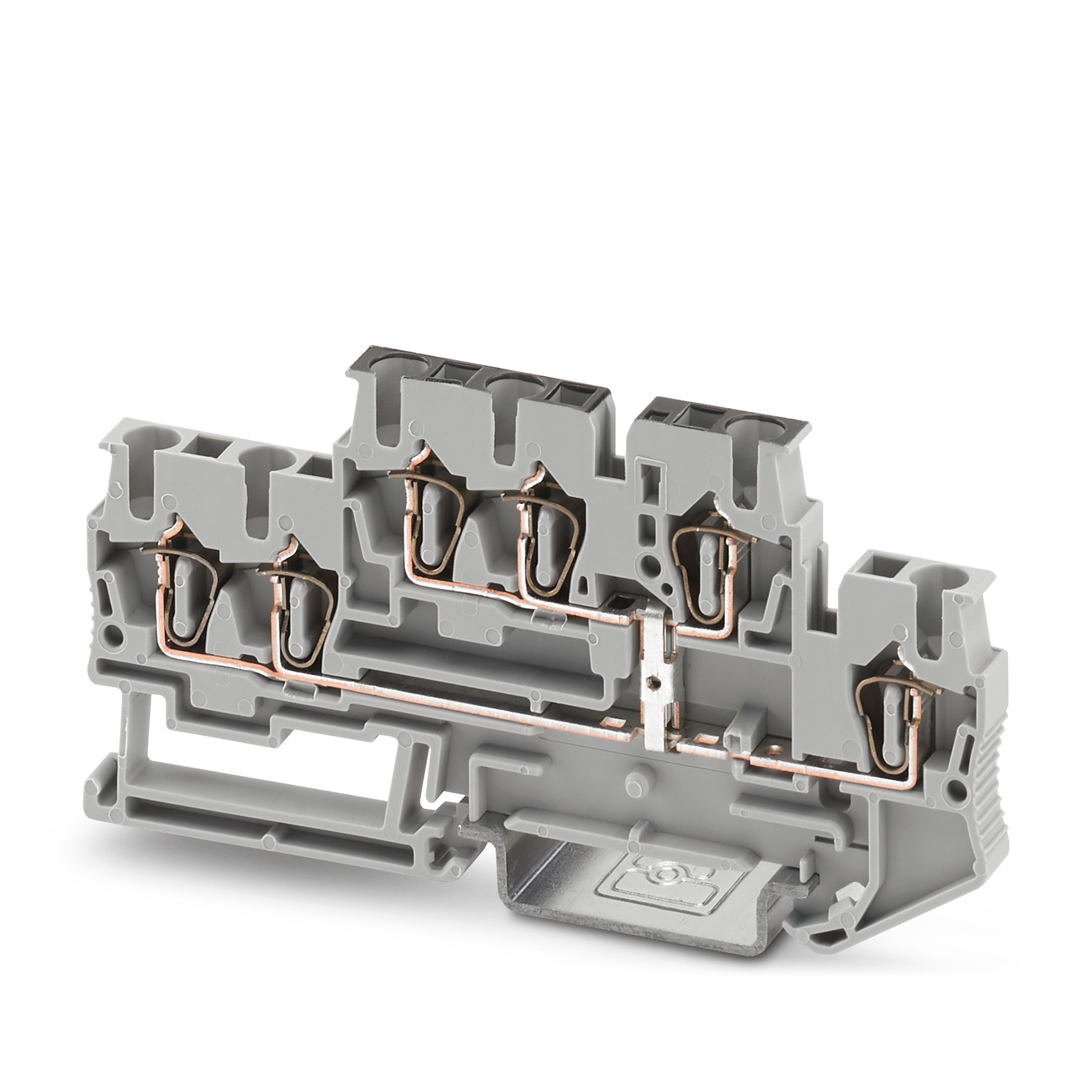

Descrizione del produttore: Morsetto passante a due piani, con ripartitore di potenziale, tensione nominale: 500 V, corrente nominale: 22 A, tipo di connessione: Connessione a molla, 1. e 2. piano, Sezione di dimensionamento: 2,5 mm², sezione: 0,08 mm² - 4 mm², tipo di montaggio: NS 35/7,5, NS 35/15, colore: grigio

tipo di montaggio

Guida DIN (top hat rail) 35 mm

colore

Grigio

larghezza

5,2 mm

altezza

91,5 mm

profondità

47,5 mm

tensione nominale

500 V

classe di infiammabilità del materiale isolante secondo UL 94

V0

piastra di chiusura necessaria

esecuzione collegamento elettrico 1

Raccordo a molla

esecuzione collegamento elettrico 2

Raccordo a molla

numero di piani

2

numero di punti di fissaggio per ogni piano

3

piani interni esclusi con ponte

materiale del corpo isolante

Altro

corrente nominale In

22 A

Adatto per materiale conduttore

Alluminio/rame

sezione conduttore collegabile unifilare

0,08 ... 4 mm²

sezione conduttore collegabile a filo sottile con bussola d'estremità

0,14 ... 0,14 mm²

sezione conduttore collegabile a filo sottile senza bussola d'estremità

0,08 ... 2,5 mm²
