SP 2,5/16

Cod. Rexel CX3040054
Cod. Produttore 3040054
Cod. EAN 4017918832650

Informazioni principali

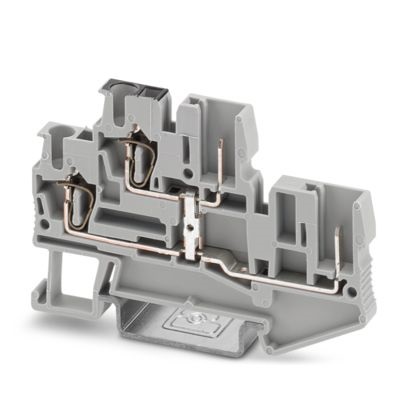

  • Descrizione: STTB 2,5/2P MORSETTO A MOLLA
  • Tensione nominale: 500 V
  • Corrente nominale: 22 A
  • Sezione conduttore: 0,08-4 mm²
  • Connessione: a molla/innesto
  • Montaggio: NS 35/15, NS 35/7,5
  • Colore: grigio
  • Serie: STTB

Certificazioni e dichiarazioni

Descrizione del prodotto

Descrizione del produttore: Morsetto passante a due piani, Corrente e tensione sono determinate dalla spina impiegata., tensione nominale: 500 V, corrente nominale: 22 A, tipo di connessione: Connessione a molla/a innesto, 1. e 2° piano, collegamento a sinistra, Sezione di dimensionamento: 2,5 mm², sezione: 0,08 mm² - 4 mm², 1. e 2° piano, collegamento a destra, tipo di montaggio: NS 35/15, NS 35/7,5, colore: grigio

Caratteristiche tecniche

tipo di montaggio

Guida DIN (top hat rail) 35 mm

colore

Grigio

larghezza

5,2 mm

altezza

71,5 mm

profondità

47,5 mm

tensione nominale

500 V

classe di infiammabilità del materiale isolante secondo UL 94

V0

piastra di chiusura necessaria

esecuzione collegamento elettrico 1

Altro

esecuzione collegamento elettrico 2

Altro

numero di piani

2

numero di punti di fissaggio per ogni piano

2

materiale del corpo isolante

Altro

corrente nominale In

22 A

Adatto per materiale conduttore

Alluminio/rame

sezione conduttore collegabile unifilare

0,08 ... 4 mm²

sezione conduttore collegabile a filo sottile con bussola d'estremità

0,14 ... 2,5 mm²

sezione conduttore collegabile a filo sottile senza bussola d'estremità

0,08 ... 2,5 mm²
