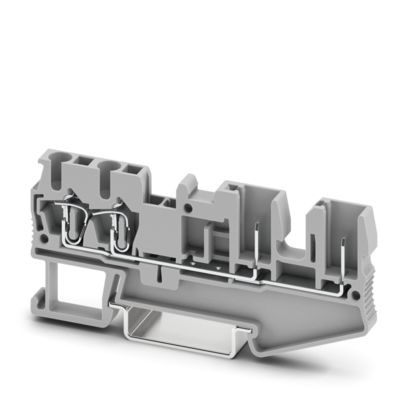

SP 2,5/ 1-L BU

Cod. Rexel CX3040038
Cod. Produttore 3040038
Cod. EAN 4017918832636

Informazioni principali

  • Serie: ST 2,5-QUATTRO/2P
  • Tensione nominale: 500 V
  • Corrente nominale: 24 A
  • Connessioni: 4
  • Tipo connessione: Molla/innesto
  • Sezione dimensionamento: 2,5 mm²
  • Sezione collegamento: 0,08 - 4 mm²
  • Montaggio: NS 35/7,5 - 35/15

Certificazioni e dichiarazioni

Descrizione del prodotto

Descrizione del produttore: Morsetto passante, tensione nominale: 500 V, corrente nominale: 24 A, numero di connessioni: 4, tipo di connessione: Connessione a molla/a innesto, Sezione di dimensionamento: 2,5 mm², 1. piano, collegamento a destra, sezione: 0,08 mm² - 4 mm², 1. Piano attacco sinistra, tipo di montaggio: NS 35/7,5, NS 35/15, colore: grigio

Caratteristiche tecniche

tipo di montaggio

Guida DIN (top hat rail) 35 mm

colore

Grigio

larghezza

5,2 mm

altezza

81 mm

profondità

36,5 mm

tensione nominale

500 V

classe di infiammabilità del materiale isolante secondo UL 94

V0

piastra di chiusura necessaria

esecuzione collegamento elettrico 1

Altro

esecuzione collegamento elettrico 2

Altro

numero di piani

1

numero di punti di fissaggio per ogni piano

4

piani interni esclusi con ponte

materiale del corpo isolante

Altro

corrente nominale In

24 A

Adatto per materiale conduttore

Alluminio/rame

sezione conduttore collegabile unifilare

0,08 ... 4 mm²

sezione conduttore collegabile a filo sottile con bussola d'estremità

0,14 ... 2,5 mm²

sezione conduttore collegabile a filo sottile senza bussola d'estremità

0,08 ... 2,5 mm²
