Prodotti / Automazione industriale / Connettori, Morsetti, Prese, Spine, Terminali Cablaggio / Connettori /

SMSTB 2,5/ 4-ST BUGY BD:NZ1063
Cod. Rexel
CX1986631
Cod. Produttore
1986631
Cod. EAN
4017918973094

Informazioni di prodotto

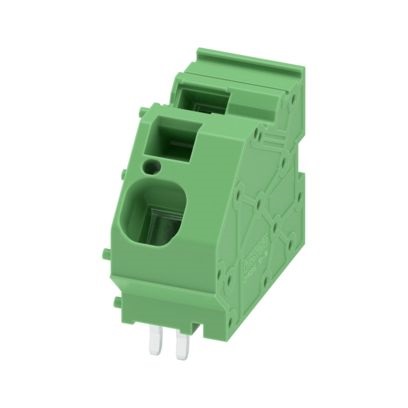

Morsetto per circuiti stampati

Documentazione tecnica

Morsetto circuito stampato, corrente nominale: 76 A, tensione di dimensionamento (III/2): 1000 V, sezione nominale: 10 mm², numero dei potenziali: 1, numero di file: 1, numero di poli per fila: 1, serie di prodotti: ZFKDS(A) 10, passo: 15 mm, tipo di connessione: Connessione a molla, montaggio: Saldatura a onde, direzione di collegamento conduttore/scheda: 45 °, colore: verde, Layout Pin: Pinning lineare, Lunghezza pin [P]: 6,5 mm, numero di pin di saldatura per potenziale: 4, tipo di confezione: confezionato nel cartone. L’articolo può essere allineato con diversi numeri di poli!

altezza

33.5 mm

numero di collegamenti elettrici

1

dimensione modulare dei collegamenti

15 mm

angolo circuito stampato/collegamento del conduttore

45/135° (obliquo verso l’alto)

corrente nominale In

76 A

tensione di dimensionamento

1000 V

tensione impulsiva nominale

8 kV

categoria di sovratensione

III

grado di inquinamento

2

tipo di collegamento conduttore

raccordo a molla

sezione conduttore collegabile unifilare

0.2 mm² 16 mm²

sezione conduttore collegabile a filo sottile con bussola d'estremità

0.25 mm² 10 mm²

sezione conduttore collegabile a filo sottile senza bussola d'estremità

0.2 mm² 16 mm²

sezione conduttore collegabile multifilare

0.2 mm² 16 mm²

materiale della superficie di collegamento

stagno

lunghezza del pin

6.5 mm

materiale del corpo isolante

materiale termoplastico

colore della scatola

verde

classe di infiammabilità del materiale isolante secondo UL 94

V0

Produttore

PHOENIX CONTACT

SMSTB 2,5/ 4-ST BUGY BD:NZ1063
