S-PT-2XEX-48DC

Cod. Rexel CX2770011
Cod. Produttore 2770011
Cod. EAN 4017918067755

Informazioni principali

  • Tipo: Morsetto passante
  • Tensione nominale: 500 V
  • Corrente nominale: 24 A
  • Connessione: Vite 1° e 2° piano
  • Sezione: 0,2 - 4 mm²
  • Dimensione sezione: 2,5 mm²
  • Montaggio: NS 35/7,5-15, 32
  • Serie: UKK 3

Certificazioni e dichiarazioni

Descrizione del prodotto

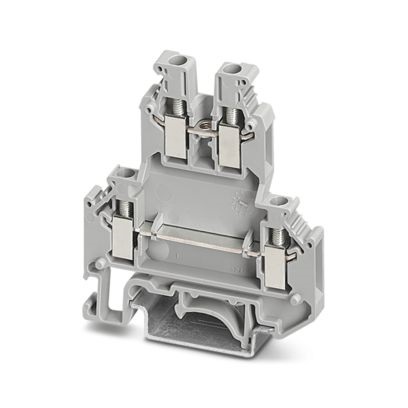

Descrizione del produttore: Morsetto passante a due piani, tensione nominale: 500 V, corrente nominale: 24 A, tipo di connessione: Connessione a vite, 1. e 2. piano, Sezione di dimensionamento: 2,5 mm², sezione: 0,2 mm² - 4 mm², tipo di montaggio: NS 35/7,5, NS 35/15, NS 32, colore: grigio

Caratteristiche tecniche

tipo di montaggio

Guida DIN (top hat rail) 35 mm

colore

Grigio

larghezza

5,2 mm

altezza

56 mm

profondità

62 mm

tensione nominale

500 V

classe di infiammabilità del materiale isolante secondo UL 94

V0

piastra di chiusura necessaria

esecuzione collegamento elettrico 1

Raccordo a vite

esecuzione collegamento elettrico 2

Raccordo a vite

numero di piani

2

numero di punti di fissaggio per ogni piano

2

materiale del corpo isolante

Altro

corrente nominale In

24 A

Adatto per materiale conduttore

Alluminio/rame

sezione conduttore collegabile unifilare

0,2 ... 4 mm²

sezione conduttore collegabile a filo sottile con bussola d'estremità

0,25 ... 0,25 mm²

sezione conduttore collegabile a filo sottile senza bussola d'estremità

0,2 ... 2,5 mm²

sezione conduttore collegabile multifilare

0,2 ... 1 mm²
