RW 5
Cod. Rexel
CX3213140
Cod. Produttore
3213140
Cod. EAN
4046356549202

Informazioni di prodotto

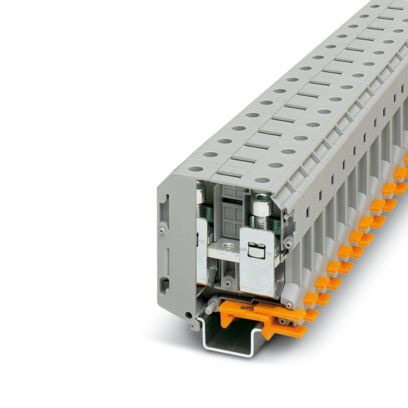

Morsetto passante UKH 70 offre un'installazione semplice e rapida, ottimizzando tempi e costi.

Vantaggi per l'installatore elettrico:

  • Connessione a vite affidabile e veloce
  • Compatibilità con diverse sezioni di cavo (16-95 mm²)
  • Montaggio versatile su guide NS 35

Vantaggi per il cliente finale:

  • Alta capacità di corrente (192 A) per efficienza energetica
  • Tensione nominale fino a 1000 V per sicurezza e stabilità

Documentazione tecnica

Certificazioni e Dichiarazioni

Descrizione del produttore: Morsetti di potenza, tensione nominale: 1000 V, corrente nominale: 192 A, numero di connessioni: 2, numero poli: 1, tipo di connessione: Connessione a vite, Sezione di dimensionamento: 70 mm², sezione: 16 mm² - 95 mm², tipo di montaggio: NS 35/7,5, NS 35/15, NS 35/15-2,3, NS 32, colore: grigio

tipo di montaggio

Guida DIN (top hat rail) 35 mm

colore

Grigio

larghezza

20,3 mm

altezza

70,5 mm

profondità

78,3 mm

tensione nominale

1000 V

classe di infiammabilità del materiale isolante secondo UL 94

V0

esecuzione collegamento elettrico 1

Raccordo a vite

esecuzione collegamento elettrico 2

Raccordo a vite

numero di piani

1

numero di punti di fissaggio per ogni piano

2

piani interni esclusi con ponte

materiale del corpo isolante

Altro

corrente nominale In

192 A

Adatto per materiale conduttore

Alluminio/rame

Temperatura d'esercizio

-60 ... 110 °C

sezione conduttore collegabile unifilare

16 ... 95 mm²

sezione conduttore collegabile a filo sottile con bussola d'estremità

16 ... 16 mm²

sezione conduttore collegabile a filo sottile senza bussola d'estremità

25 ... 70 mm²

sezione conduttore collegabile multifilare

16 ... 25 mm²
