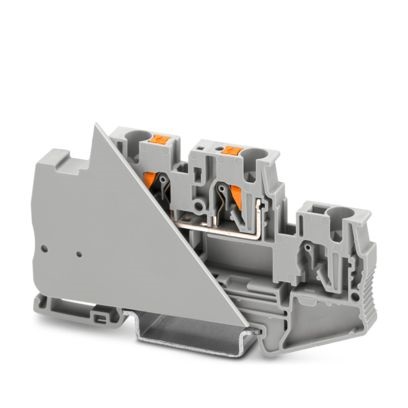

PTTB 4-L 1000V MORSETTO PASSANTE

Cod. Rexel CX3062744
Cod. Produttore 3062744
Cod. EAN 4046356662406

Informazioni principali

  • Tipo: Morsetto passante
  • Tensione nominale: 1000 V
  • Corrente nominale: 32 A
  • Connessioni: 4 Push-in
  • Sezione 1° piano: 0,2-6 mm²
  • Sezione max: 4 mm²
  • Montaggio: NS 35/7,5-15
  • Serie: PTTB 4-L

Certificazioni e dichiarazioni

Descrizione del prodotto

Descrizione del produttore: Morsetto passante a due piani, tensione nominale: 1000 V, corrente nominale: 32 A, numero di connessioni: 4, tipo di connessione: Connessione Push-in, Sezione di dimensionamento: 4 mm², 1. piano, sezione: 0,2 mm² - 6 mm², tipo di montaggio: NS 35/7,5, NS 35/15, colore: grigio

Caratteristiche tecniche

tipo di montaggio

Guida DIN (top hat rail) 35 mm

colore

Grigio

larghezza

8,2 mm

altezza

83,5 mm

profondità

45,9 mm

tensione nominale

1000 V

classe di infiammabilità del materiale isolante secondo UL 94

V0

esecuzione collegamento elettrico 1

Altro

esecuzione collegamento elettrico 2

Altro

numero di piani

2

numero di punti di fissaggio per ogni piano

2

piani interni esclusi con ponte

materiale del corpo isolante

Altro

corrente nominale In

32 A

Adatto per materiale conduttore

Alluminio/rame

sezione conduttore collegabile unifilare

0,2 ... 6 mm²

sezione conduttore collegabile a filo sottile con bussola d'estremità

0,25 ... 0,25 mm²

sezione conduttore collegabile a filo sottile senza bussola d'estremità

0,2 ... 6 mm²
