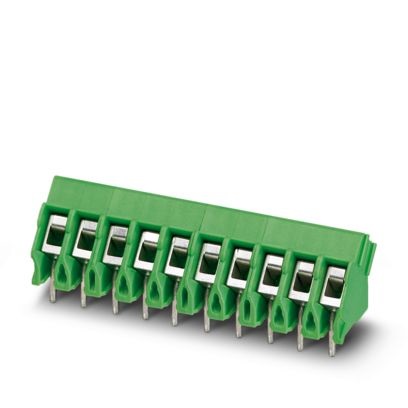

PTA 1,5/ 3-5,0 MORSETTO COMPATTO A

Cod. Rexel CX1988817
Cod. Produttore 1988817
Cod. EAN 4046356036801

Informazioni principali

  • Corrente nominale: 17,5 A
  • Tensione dimensionamento: 400 V
  • Sezione nominale: 1,5 mm²
  • Numero potenziali: 3
  • Numero poli per fila: 3
  • Passo: 5 mm
  • Tipo connessione: Vite con staffa
  • Serie: PTA 1,5

Certificazioni e dichiarazioni

Descrizione del prodotto

Descrizione del produttore: Morsetto circuito stampato, corrente nominale: 17,5 A, tensione di dimensionamento (III/2): 400 V, sezione nominale: 1,5 mm², numero dei potenziali: 3, numero di file: 1, numero di poli per fila: 3, serie di prodotti: PTA 1,5, passo: 5 mm, tipo di connessione: Connessione a vite con staffa per la schermatura dei cavi, forma di attacco delle viti: H1L Philipps Recess con fessura longitudinale, montaggio: Saldatura a onde, direzione di collegamento conduttore/scheda: 45 °, colore: verde, Layout Pin: Piedinatura frontale lineare, Lunghezza pin [P]: 3,5 mm, numero di pin di saldatura per potenziale: 1, tipo di confezione: confezionato nel cartone

Caratteristiche tecniche

altezza

15,4 mm

colore del corpo

Verde

tensione nominale

400 V

tipo di fissaggio

Saldare

classe di infiammabilità del materiale isolante secondo UL 94

V0

numero di piani

1

tensione impulsiva nominale

4 KILOVOLT

categoria di sovratensione

III

grado di inquinamento

2

tipo di collegamento conduttore

Raccordo a vite

tipo di collegamento circuito stampato

Collegamento saldato

diametro del pin di collegamento

1,3 mm

lunghezza del pin

3,5 mm

materiale della superficie di collegamento

Stagno

dimensione modulare dei collegamenti

5 mm

tipo di banderuolatura

Cartone (per SMD)

materiale del corpo isolante

Altro

tipo di fissaggio circuito stampato

Contatto di collegamento

corrente nominale In

17,5 A

numero di collegamenti elettrici

3

Temperatura d'esercizio

-40 ... 105 °C

sezione conduttore collegabile unifilare

0,14 ... 2,5 mm²

sezione conduttore collegabile a filo sottile con bussola d'estremità

0,25 ... 1,5 mm²

sezione conduttore collegabile a filo sottile senza bussola d'estremità

0,14 ... 2,5 mm²

sezione conduttore collegabile multifilare

0,14 ... 1 mm²
