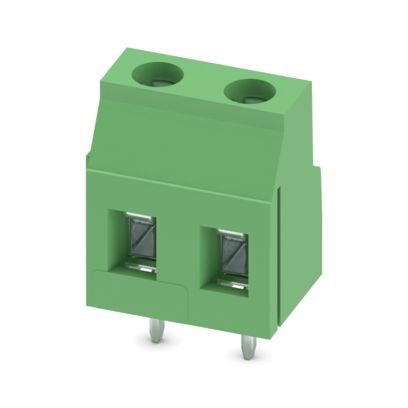

PT 2,5/ 4-5,0-H TIGY

Cod. Rexel CX1731022
Cod. Produttore 1731022
Cod. EAN 4017918026370

Informazioni principali

  • Corrente nominale: 24 A
  • Tensione di dimensionamento: 630 V
  • Sezione nominale: 2,5 mm²
  • Numero poli per fila: 2
  • Numero di file: 1
  • Tipo connessione: Vite con gabbia
  • Passo: 7,5 mm
  • Serie: GMKDS 3

Certificazioni e dichiarazioni

Descrizione del prodotto

Descrizione del produttore: Morsetto circuito stampato, corrente nominale: 24 A, tensione di dimensionamento (III/2): 630 V, sezione nominale: 2,5 mm², numero dei potenziali: 2, numero di file: 1, numero di poli per fila: 2, serie di prodotti: GMKDS 3, passo: 7,5 mm, tipo di connessione: Connessione a vite con gabbia, forma di attacco delle viti: L Fessura longitudinale, montaggio: Saldatura a onde, direzione di collegamento conduttore/scheda: 0 °, colore: verde, Layout Pin: Pinning lineare, Lunghezza pin [P]: 5 mm, numero di pin di saldatura per potenziale: 1, tipo di confezione: confezionato nel cartone. L’articolo può essere allineato con diversi numeri di poli!

Caratteristiche tecniche

altezza

23 mm

colore del corpo

Verde

tensione nominale

630 V

classe di infiammabilità del materiale isolante secondo UL 94

V0

numero di piani

1

tensione impulsiva nominale

6 KILOVOLT

categoria di sovratensione

III

grado di inquinamento

2

tipo di collegamento conduttore

Raccordo a vite

tipo di collegamento circuito stampato

Collegamento saldato

diametro del pin di collegamento

1,3 mm

lunghezza del pin

5 mm

materiale della superficie di collegamento

Stagno

dimensione modulare dei collegamenti

7,5 mm

tipo di banderuolatura

Cartone (per SMD)

materiale del corpo isolante

Altro

corrente nominale In

24 A

numero di collegamenti elettrici

2

Temperatura d'esercizio

-40 ... 105 °C

sezione conduttore collegabile unifilare

0,2 ... 4 mm²

sezione conduttore collegabile a filo sottile con bussola d'estremità

0,25 ... 2,5 mm²

sezione conduttore collegabile a filo sottile senza bussola d'estremità

0,2 ... 2,5 mm²

sezione conduttore collegabile multifilare

0,2 ... 1,5 mm²
