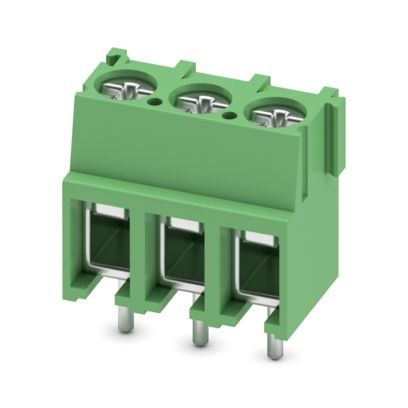

PT 2,5/ 3-5,0-H MORSETTO COMPATTO A
Cod. Rexel
CX1935789
Cod. Produttore
1935789
Cod. EAN
4017918948405

Informazioni di prodotto

Morsetto per circuiti stampati

Documentazione tecnica

Certificazioni e Dichiarazioni

Descrizione del produttore: Morsetto circuito stampato, corrente nominale: 32 A, tensione di dimensionamento (III/2): 400 V, sezione nominale: 2,5 mm², numero dei potenziali: 3, numero di file: 1, numero di poli per fila: 3, serie di prodotti: PT 2,5/..-H, passo: 5 mm, tipo di connessione: Connessione a vite con staffa per la schermatura dei cavi, montaggio: Saldatura a onde, direzione di collegamento conduttore/scheda: 0 °, colore: verde, Layout Pin: Pinning lineare, Lunghezza pin [P]: 4,1 mm, numero di pin di saldatura per potenziale: 1, tipo di confezione: confezionato nel cartone. Nel caso si utilizzino i capicorda, i 250 V si ottengono soltanto in collegamento con la categoria di sovratensione/grado di inquinamento II/2.

altezza

17,6 mm

colore del corpo

Verde

tensione nominale

400 V

tipo di fissaggio

Saldare

classe di infiammabilità del materiale isolante secondo UL 94

V0

numero di piani

1

tensione impulsiva nominale

4 KILOVOLT

categoria di sovratensione

III

grado di inquinamento

2

tipo di collegamento conduttore

Raccordo a vite

tipo di collegamento circuito stampato

Collegamento saldato

diametro del pin di collegamento

1,3 mm

lunghezza del pin

4,1 mm

materiale della superficie di collegamento

Stagno

dimensione modulare dei collegamenti

5 mm

tipo di banderuolatura

Cartone (per SMD)

materiale del corpo isolante

Altro

tipo di fissaggio circuito stampato

Contatto di collegamento

corrente nominale In

32 A

numero di collegamenti elettrici

3

Temperatura d'esercizio

-40 ... 105 °C

sezione conduttore collegabile unifilare

0,5 ... 4 mm²

sezione conduttore collegabile a filo sottile con bussola d'estremità

0,5 ... 2,5 mm²

sezione conduttore collegabile a filo sottile senza bussola d'estremità

0,5 ... 4 mm²

sezione conduttore collegabile multifilare

0,5 ... 1,5 mm²

Produttore

PHOENIX CONTACT

PT 2,5/ 3-5,0-H MORSETTO COMPATTO A

€ 0,5285 x 1 pz.
