Descrizione del prodotto

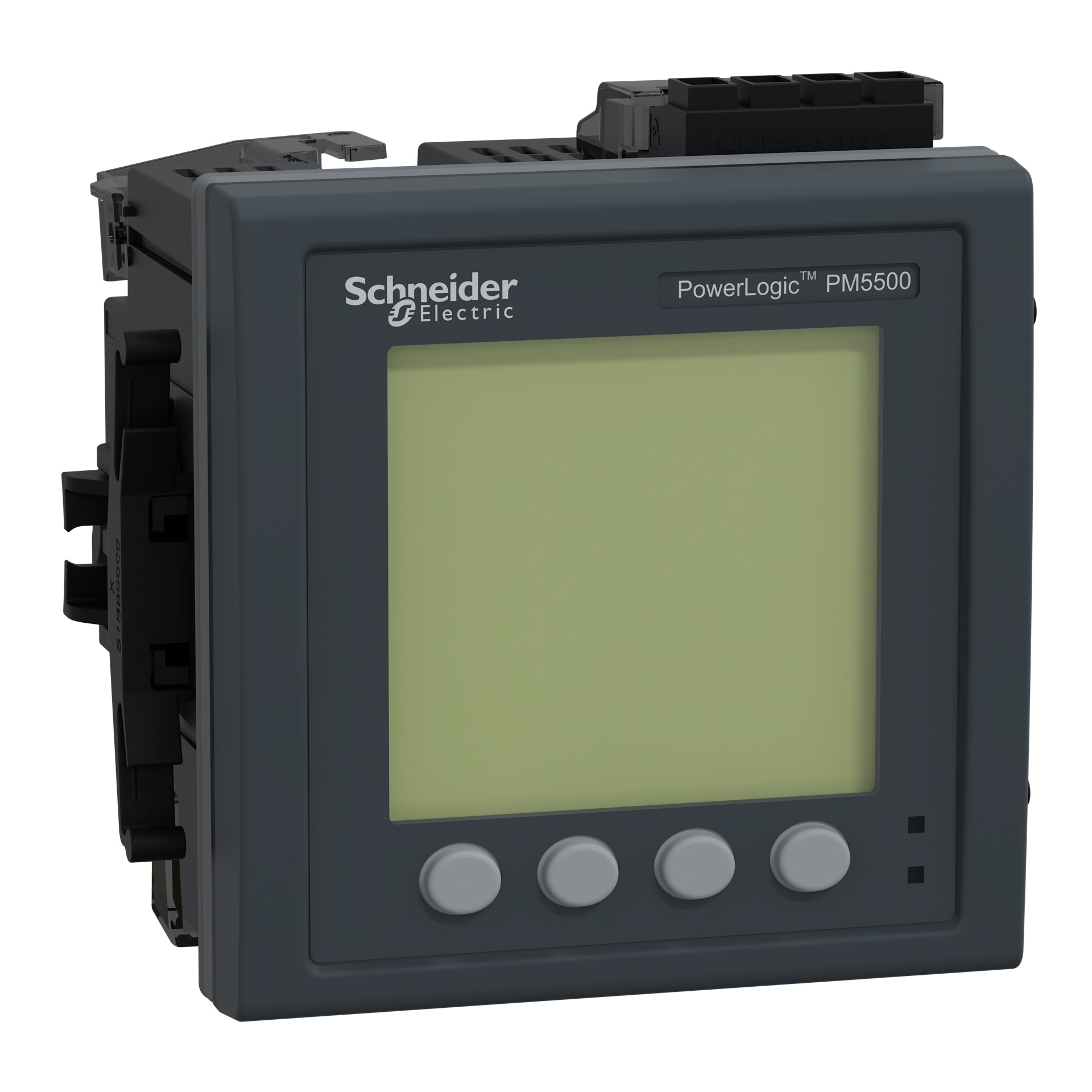

Il dispositivo è un misuratore di energia per montaggio a incasso con display LCD retroilluminato da 96 mm x 96 mm. Il misuratore assicura la classe di precisione 0,2S secondo la norma IEC 62053-22 e 128 campioni per ciclo. Il dispositivo misura energia, potenza attiva e reattiva, tensione, corrente, frequenza, fattore di potenza e fino alla 63a armonica. Include 1,1 MB di memoria per un massimo di 14 parametri selezionabili con intervallo e durata configurabili. Il misuratore esegue anche il monitoraggio diretto della corrente neutra. Il misuratore funziona con una rete da 50 o 60 Hz e accetta tensioni di alimentazione da 100 a 480 V AC e da 125 a 250 V DC. La corrente nominale di linea per questo misuratore è 1A o 5A in ingresso e supporta configurazioni monofase e neutro, trifase o trifase e neutro. L'intervallo della tensione di misura tra fasi è da 20 a 690 V AC, da 45 a 65 Hz. L'intervallo di misura tra fase e neutro è da 20 a 400VAC, da 45 a 65 Hz. Il protocollo di comunicazione è garantito da 2 cavi Modbus RTU e ASCII con porta RS485 più Modbus TCP/IP, Ethernet/IP e BACnet/IP basati su 10/100 Mbit/s, Ethernet daisy chain con porta RJ45. Le funzionalità di comunicazione integrate consentono il supporto del protocollo DNP 3.0, l'accesso a un server web integrato e un gateway da seriale a Ethernet. Il misuratore dispone anche di quattro ingressi digitali con WAGES e due uscite digitali. Sono presenti 52 allarmi configurabili e supporta otto programmi tariffari. Dimensioni del prodotto: larghezza 3,78 pollici (96 mm), profondità 3,03 pollici (77 mm), altezza 3,78 pollici (96 mm); peso 15,9 oz (450 g).
