Prodotti / Distribuzione elettrica / Strumenti di Monitoraggio / Misuratori di Energia /

Schneider Electric | Acquista online | Rexel
Cod. Rexel
MGMETSEPM5341
Cod. Produttore
METSEPM5341
Cod. EAN
3606480614057

Informazioni di prodotto

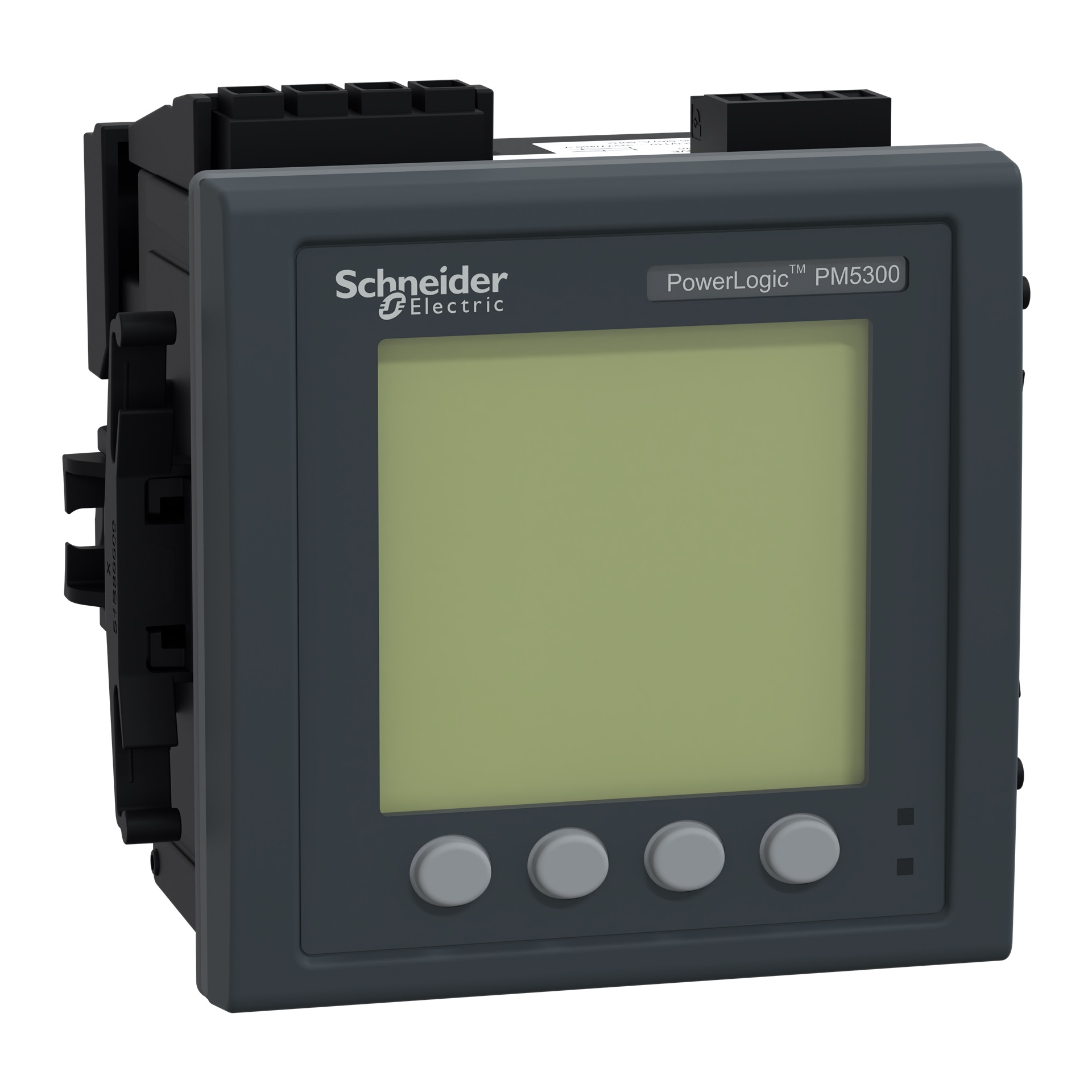

PM5341 power meter 96x96 - fino a 31a H - 2IN/2OUT+2relè - modbus+Ethernet- MID

Documentazione tecnica

CONFIGURATORE SCHNEIDER ELECTRIC
Fatti guidare nella scelta del prodotto ideale
Vai al configuratore
Il dispositivo è un misuratore di energia per montaggio a incasso con display LCD retroilluminato da 96 mm x 96 mm e offre una certificazione MID aggiuntiva per applicazioni Revenue. Il misuratore assicura la classe di precisione 0,5S secondo la norma IEC 62053-22 e 64 campioni per ciclo. Il dispositivo misura energia, potenza attiva e reattiva, tensione, corrente, frequenza, fattore di potenza e fino alla 31a armonica. Include 256 kilobyte di memoria per due parametri fissi, energia attiva e reattiva. Il misuratore funziona con una rete da 50 o 60 Hz e accetta tensioni di alimentazione da 100 a 415 V AC e da 125 a 250 V DC. La corrente nominale di linea per questo misuratore è 1A o 5A in ingresso e supporta configurazioni monofase e neutro, trifase o trifase e neutro. L'intervallo della tensione di misura tra fasi è da 35 a 690 V AC, da 47 a 63 Hz. L'intervallo di misura tra fase e neutro è da 20 a 400VAC, da 47 a 63 Hz. I protocolli di comunicazione sono Modbus TCP/IP e BACnet/IP basati su 10/100 Mbit/s, Ethernet con porta RJ45. Il misuratore presenta anche due ingressi digitali o uscite digitali, configurabili e doppie uscite relè. Sono presenti 35 allarmi configurabili e supporta quattro programmi tariffari. Dimensioni del prodotto: larghezza 3,78 pollici (96 mm), profondità 2,83 pollici (72 mm), altezza 3,78 pollici (96 mm); peso 15,2 oz (430 g).

tipo di energia

potenza effettiva e reattiva

omologazione

Measuring Instruments Directive (direttiva sugli strumenti di misura)

tensione nominale (Un) N-L

20 V

tipo di montaggio

montaggio frontale

tensione nominale (Un) L-L

35 V

tipo di contatore

elettronico

corrente massima (Imax)

8.5 A

velocità d'impulso

1 Imp/kWh (kvarh)

corrente nominale (In)

5 A

esecuzione

trasformatore di misura

tipo di tariffa

tariffa multipla

frequenza

45 Hz

controllo tariffa

interno/esterno

uscita d'impulso

ottico

tipo di misurazione curve di carico

tipo di polo

tre conduttori/quattro conduttori

classe di precisione

C

esecuzione dell’interfaccia

RS-485

tipo di visualizzazione

digitale

adatto per

acquisto/consegna

classe di precisione

0.5

potenza reattiva

altezza

112

potenza apparente

potenza effettiva

fattore di potenza

misurazione di frequenza

memoria valori minimi

larghezza

102

tipo di tensione

AC/DC

memoria dei valori massimi

visualizzazione

grafico

memoria dei valori misurati

intervallo di misura

35

misurazione armonica

supporta protocollo MODBUS

Serie

PowerLogic____PM5000_Power_Meters

prodotto Sustainable

Si

Produttore

PM5341 power meter 96x96 - fino a 31a H - 2IN/2OUT+2relè - modbus+Ethernet- MID
