P-FU 5X20 LA 250

Cod. Rexel CX3036149
Cod. Produttore 3036149
Cod. EAN 4017918819309

Informazioni principali

  • Voltaggio nominale: 1000 V
  • Corrente nominale: 76 A
  • Numero connessioni: 2
  • Tipo connessione: a molla
  • Sezione dimensionamento: 16 mm²
  • Sezione cavo: 0,2 - 25 mm²
  • Tipo montaggio: NS 35/7,5, NS 35/15
  • Serie: ST 16

Certificazioni e dichiarazioni

Descrizione del prodotto

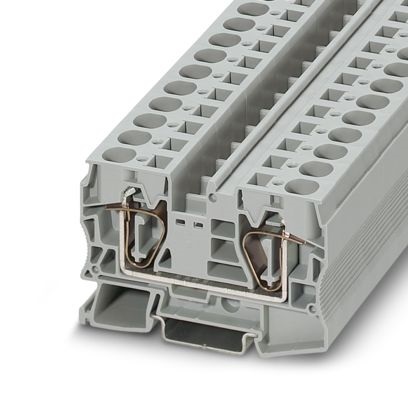

Descrizione del produttore: Morsetto passante, tensione nominale: 1000 V, corrente nominale: 76 A, numero di connessioni: 2, tipo di connessione: Connessione a molla, Sezione di dimensionamento: 16 mm², sezione: 0,2 mm² - 25 mm², tipo di montaggio: NS 35/7,5, NS 35/15, colore: grigio

Caratteristiche tecniche

tipo di montaggio

Guida DIN (top hat rail) 35 mm

colore

Grigio

larghezza

12,2 mm

altezza

80 mm

profondità

51,5 mm

tensione nominale

1000 V

classe di infiammabilità del materiale isolante secondo UL 94

V0

piastra di chiusura necessaria

esecuzione collegamento elettrico 1

Raccordo a molla

esecuzione collegamento elettrico 2

Raccordo a molla

numero di piani

1

numero di punti di fissaggio per ogni piano

2

piani interni esclusi con ponte

materiale del corpo isolante

Altro

corrente nominale In

76 A

esecuzione antideflagrante 'Ex e'

Adatto per materiale conduttore

Alluminio/rame

Temperatura d'esercizio

-60 ... 110 °C

sezione conduttore collegabile unifilare

0,2 ... 25 mm²

sezione conduttore collegabile a filo sottile con bussola d'estremità

0,25 ... 0,25 mm²

sezione conduttore collegabile a filo sottile senza bussola d'estremità

0,2 ... 16 mm²
