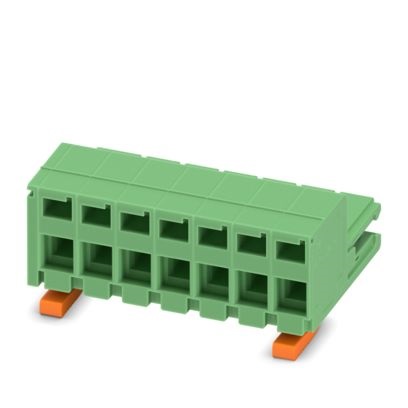

MSTB 2,5/ 2-ST-5,08 GY NZ X9

Cod. Rexel CX1883093
Cod. Produttore 1883093
Cod. EAN 4017918161057

Informazioni principali

  • Sezione nominale: 1,5 mm²
  • Corrente nominale: 10 A
  • Tensione di dimensionamento: 320 V
  • Numero poli: 7
  • Tipo di connessione: Connessione a molla
  • Passo: 5 mm
  • Montaggio: Connessione diretta
  • Serie: ZEC 1,5/..-ST

Certificazioni e dichiarazioni

Descrizione del prodotto

Descrizione del produttore: Connettore diretto per circuito stampato, sezione nominale: 1,5 mm², colore: verde, corrente nominale: 10 A, tensione di dimensionamento (III/2): 320 V, superficie contatti: Sn, tipo di connessione del contatto: Femmina, numero dei potenziali: 7, numero di file: 1, numero poli: 7, numero di connessioni: 7, serie di prodotti: ZEC 1,5/..-ST, passo: 5 mm, tipo di connessione: Connessione a molla, montaggio: Connessione diretta, direzione di collegamento conduttore/scheda: 0 °, sistema di spine: ZEC, bloccaggio: Bloccaggio a scatto, tipo di fissaggio: Flangia di bloccaggio, tipo di confezione: confezionato nel cartone

Caratteristiche tecniche

tipo di connessione

Da circuito stampato a cavo

colore del corpo

Verde

tensione nominale

320 V

numero di poli

7

esecuzione del contatto

Presa

Materiale del corpo

Altro

classe di infiammabilità del materiale isolante secondo UL 94

V0

tensione impulsiva nominale

4 KILOVOLT

esecuzione del collegamento elettrico

Raccordo a molla

materiale del rivestimento di contatto

Stagno

categoria di sovratensione

III

grado di inquinamento

2

tipo di cavo collegabile

Cavo a sezione circolare

dimensione modulare dei collegamenti

5 mm

numero di serie di contatti a innesto

1

dimensione modulare dei contatti

5 mm

materiale del corpo isolante

Altro

materiale del contatto

Rame

angolo contatto/collegamento del conduttore

Altro

corrente nominale In

10 A

Temperatura d'esercizio

-40 ... 100 °C

sezione conduttore collegabile unifilare

0,2 ... 1,5 mm²

sezione conduttore collegabile a filo sottile con bussola d'estremità

1,5 ... 1,5 mm²

sezione conduttore collegabile a filo sottile senza bussola d'estremità

0,2 ... 1,5 mm²
