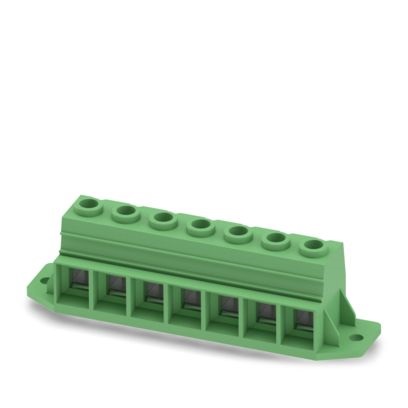

MKDSP 25/ 7-15,00-F MORSETTO PER C.
Cod. Rexel
CX1932546
Cod. Produttore
1932546
Cod. EAN
4017918902520

Informazioni di prodotto

Il morsetto MKDSP 25/7-15,00-F offre un’installazione efficiente e sicura per applicazioni elettriche su circuito stampato.

Vantaggi per l’installatore:

  • Connessione a vite con gabbia per un fissaggio rapido e affidabile
  • Montaggio a saldatura a onde per una posa stabile e duratura
  • Design compatto con passo di 15 mm per facilitare l’organizzazione

Vantaggi per il cliente finale:

  • Corrente nominale fino a 125 A per elevate prestazioni
  • Tensione di dimensionamento fino a 1000 V per maggiore sicurezza
  • Risparmio energetico garantito da connessioni ottimali e ridotte perdite

Documentazione tecnica

Certificazioni e Dichiarazioni

Descrizione del produttore: Morsetto circuito stampato, corrente nominale: 125 A, tensione di dimensionamento (III/2): 1000 V, sezione nominale: 35 mm², numero dei potenziali: 7, numero di file: 1, numero di poli per fila: 7, serie di prodotti: MKDSP 25/..-F, passo: 15 mm, tipo di connessione: Connessione a vite con gabbia, forma di attacco delle viti: Z2L Pozidriv con fessura longitudinale, montaggio: Saldatura a onde, direzione di collegamento conduttore/scheda: 0 °, colore: verde, Layout Pin: Pinning lineare, Lunghezza pin [P]: 4,5 mm, numero di pin di saldatura per potenziale: 4, tipo di confezione: confezionato nel cartone. Sono da evitare eventuali sollecitazioni meccaniche costanti del morsetto

altezza

43,5 mm

colore del corpo

Verde

tensione nominale

1000 V

tipo di fissaggio

Saldare

classe di infiammabilità del materiale isolante secondo UL 94

V0

numero di piani

1

tensione impulsiva nominale

8 KILOVOLT

categoria di sovratensione

III

grado di inquinamento

2

tipo di collegamento conduttore

Raccordo a vite

tipo di collegamento circuito stampato

Collegamento saldato

diametro del pin di collegamento

1,6 mm

lunghezza del pin

4,5 mm

materiale della superficie di collegamento

Stagno

dimensione modulare dei collegamenti

15 mm

tipo di banderuolatura

Cartone (per SMD)

materiale del corpo isolante

Altro

tipo di fissaggio circuito stampato

Altro

corrente nominale In

125 A

numero di collegamenti elettrici

7

Temperatura d'esercizio

-40 ... 100 °C

sezione conduttore collegabile unifilare

0,5 ... 35 mm²

sezione conduttore collegabile a filo sottile con bussola d'estremità

1,5 ... 35 mm²

sezione conduttore collegabile a filo sottile senza bussola d'estremità

0,5 ... 35 mm²

sezione conduttore collegabile multifilare

0,5 ... 6 mm²

Produttore

PHOENIX CONTACT
