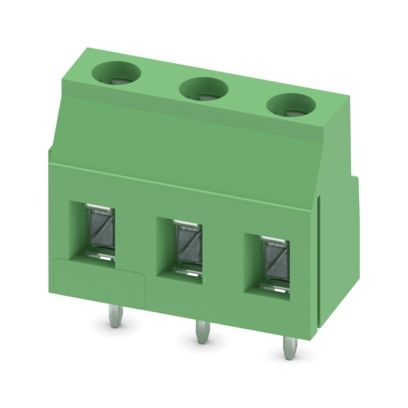

GMKDS 3/ 3 Blocco di morsetti

Documentazione tecnica

Principio di connessione noto che favorisce l'uso di inserto internazionale. Riscaldamento ridotto grazie alla massima forza di contatto. Consente la connessione di due conduttori. Passo più grande per esigenze di tensione maggiori. La protezione integrata impedisce l'inserimento errato del condotto al di sotto del serraggio a gabbia. Il bloccaggio laterale consente la composizione individuale di numeri di poli diversi.

altezza

23 mm

numero di collegamenti elettrici

3

numero di piani

1

dimensione modulare dei collegamenti

7.5 mm

angolo circuito stampato/collegamento del conduttore

0°/180° (orizzontale)

corrente nominale In

24 A

tensione di dimensionamento

630 V

tensione impulsiva nominale

6 kV

categoria di sovratensione

III

grado di inquinamento

2

tipo di collegamento conduttore

raccordo a vite

sezione conduttore collegabile unifilare

0.2 mm² 4 mm²

sezione conduttore collegabile a filo sottile con bussola d'estremità

0.25 mm² 2.5 mm²

sezione conduttore collegabile a filo sottile senza bussola d'estremità

0.2 mm² 2.5 mm²

sezione conduttore collegabile multifilare

0.2 mm² 2.5 mm²

tipo di collegamento circuito stampato

collegamento saldato

materiale della superficie di collegamento

stagno

diametro del pin di collegamento

1.3 mm

lunghezza del pin

5 mm

materiale del corpo isolante

materiale termoplastico

colore della scatola

verde

classe di infiammabilità del materiale isolante secondo UL 94

V0

temperatura d’esercizio

-40 °C -40 °C

tipo di imballaggio

cartone
