MC 1,5/ 6-ST-3,5 AU BD:1-6
Cod. Rexel
CX1704554
Cod. Produttore
1704554
Cod. EAN
4017918125851

Informazioni di prodotto

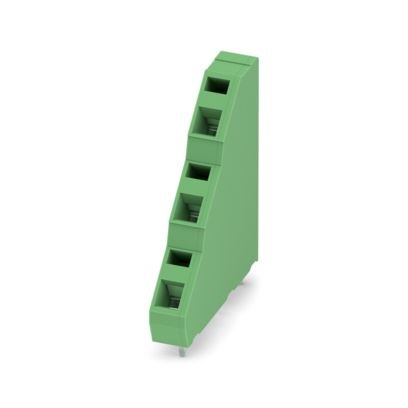

Morsetto per circuiti stampati

Documentazione tecnica

Morsetto circuito stampato, corrente nominale: 12 A, tensione di dimensionamento (III/2): 400 V, sezione nominale: 1,5 mm², numero dei potenziali: 3, numero di file: 3, numero di poli per fila: 1, serie di prodotti: ZFK3DS(A) 1,5, passo: 5,08 mm, tipo di connessione: Connessione a molla, montaggio: Saldatura a onde, direzione di collegamento conduttore/scheda: 45 °, colore: verde, Layout Pin: Pinning lineare, Lunghezza pin [P]: 3,4 mm, numero di pin di saldatura per potenziale: 1, tipo di confezione: confezionato nel cartone. Morsetto terminale per la chiusura di blocchi affiancati secondo le esigenze individuali.

numero di collegamenti elettrici

1

numero di piani

3

dimensione modulare dei collegamenti

5.08 mm

angolo circuito stampato/collegamento del conduttore

45/135° (obliquo verso l’alto)

corrente nominale In

12 A

tensione di dimensionamento

400 V

tensione impulsiva nominale

4 kV

categoria di sovratensione

III

grado di inquinamento

2

tipo di collegamento conduttore

raccordo a molla

sezione conduttore collegabile unifilare

0.2 mm² 2.5 mm²

sezione conduttore collegabile a filo sottile con bussola d'estremità

0.25 mm² 1.5 mm²

sezione conduttore collegabile a filo sottile senza bussola d'estremità

0.2 mm² 1.5 mm²

sezione conduttore collegabile multifilare

0.2 mm² 1.5 mm²

tipo di collegamento circuito stampato

collegamento saldato

materiale della superficie di collegamento

stagno

diametro del pin di collegamento

1.3 mm

lunghezza del pin

3.4 mm

materiale del corpo isolante

materiale termoplastico

colore della scatola

verde

classe di infiammabilità del materiale isolante secondo UL 94

V0

temperatura d’esercizio

-40 °C -40 °C

tipo di fissaggio circuito stampato

contatto di collegamento

tipo di imballaggio

cartone

Produttore

PHOENIX CONTACT

MC 1,5/ 6-ST-3,5 AU BD:1-6
