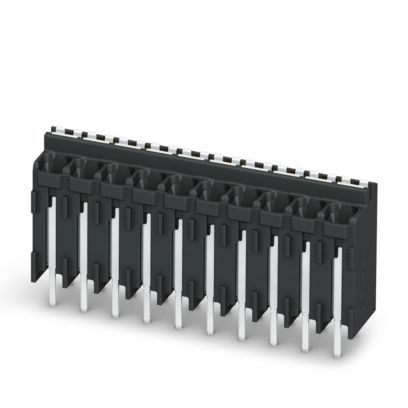

MC 0,5/ 8-G-2,54 P20 THR R44
Cod. Rexel
CX1822516
Cod. Produttore
1822516
Cod. EAN
4046356812238

Informazioni di prodotto

SPT-THR 1,5/11-V-3,81 P26 Morsetto per c.s.

Documentazione tecnica

Connessione Push-in rapida senza utensili. La forza di contatto definita garantisce una stabilità della connessione per lungo tempo. Comando intuitivo grazie ai pulsanti di azionamento incassati a codifica cromatica. Strutturato per l'integrazione nel processo di saldatura SMT. Il comando e il collegamento da un solo lato permettono l'integrazione nella parte anteriore del dispositivo. Possibilità di prova integrata che consente un controllo rapido e confortevole. I doppi codoli a saldare riducono la sollecitazione meccanica delle parti saldate.

altezza

16.2 mm

numero di collegamenti elettrici

11

dimensione modulare dei collegamenti

3.81 mm

angolo circuito stampato/collegamento del conduttore

90° (verticale verso l’alto)

corrente nominale In

13.5 A

tensione di dimensionamento

160 V

tensione impulsiva nominale

2.5 kV

categoria di sovratensione

III

grado di inquinamento

2

sezione conduttore collegabile unifilare

0.2 mm² 1.5 mm²

sezione conduttore collegabile a filo sottile con bussola d'estremità

0.2 mm² 1.5 mm²

sezione conduttore collegabile a filo sottile senza bussola d'estremità

0.2 mm² 1.5 mm²

sezione conduttore collegabile multifilare

0.2 mm² 1.5 mm²

materiale della superficie di collegamento

stagno

lunghezza del pin

2.6 mm

colore della scatola

nero

classe di infiammabilità del materiale isolante secondo UL 94

V0
