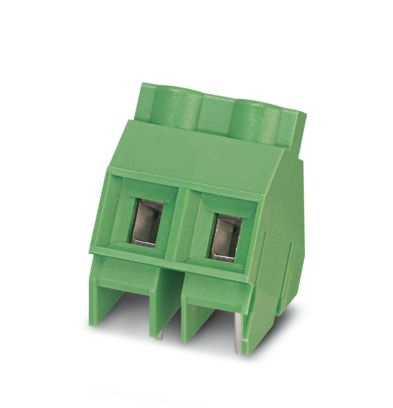

GMKDS 3/ 2-EMG15

Cod. Rexel CX1720017
Cod. Produttore 1720017
Cod. EAN 4017918024970

Informazioni principali

  • Corrente nominale: 32 A
  • Tensione di dimensionamento: 1000 V
  • Sezione nominale: 4 mm²
  • Numero potenziali: 2
  • Numero poli per fila: 2
  • Tipo connessione: vite con gabbia
  • Montaggio: saldatura a onde
  • Serie: SMKDS 5

Certificazioni e dichiarazioni

Descrizione del prodotto

Descrizione del produttore: Morsetto circuito stampato, corrente nominale: 32 A, tensione di dimensionamento (III/2): 1000 V, sezione nominale: 4 mm², numero dei potenziali: 2, numero di file: 1, numero di poli per fila: 2, serie di prodotti: SMKDS 5, passo: 9,52 mm, tipo di connessione: Connessione a vite con gabbia, forma di attacco delle viti: L Fessura longitudinale, montaggio: Saldatura a onde, direzione di collegamento conduttore/scheda: 35 °, colore: verde, Layout Pin: Pinning lineare, Lunghezza pin [P]: 5 mm, numero di pin di saldatura per potenziale: 1, tipo di confezione: confezionato nel cartone. L’articolo può essere allineato con diversi numeri di poli!

Caratteristiche tecniche

altezza

26,5 mm

colore del corpo

Verde

tensione nominale

1000 V

classe di infiammabilità del materiale isolante secondo UL 94

V2

numero di piani

1

tensione impulsiva nominale

6 KILOVOLT

categoria di sovratensione

III

grado di inquinamento

2

tipo di collegamento conduttore

Raccordo a vite

tipo di collegamento circuito stampato

Collegamento saldato

diametro del pin di collegamento

1,3 mm

lunghezza del pin

5 mm

materiale della superficie di collegamento

Stagno

dimensione modulare dei collegamenti

9,52 mm

tipo di banderuolatura

Cartone (per SMD)

materiale del corpo isolante

Altro

corrente nominale In

32 A

numero di collegamenti elettrici

2

Temperatura d'esercizio

-40 ... 100 °C

sezione conduttore collegabile unifilare

0,2 ... 6 mm²

sezione conduttore collegabile a filo sottile con bussola d'estremità

0,25 ... 4 mm²

sezione conduttore collegabile a filo sottile senza bussola d'estremità

0,2 ... 4 mm²

sezione conduttore collegabile multifilare

0,2 ... 1,5 mm²

GMKDS 3/ 2-EMG15
