Descrizione del prodotto
I raccordi della serie JUMBO TEAFLEX sono costruiti con
poliammidi di alta qualità e speciale formulazione. Sono
autoestinguenti, privi di alogeni, fosforo e cadmio.
Hanno un’eccezionale resistenza agli urti ed agli agenti chimici.
Il nuovo sistema di fissaggio rapido tra guaina e raccordo annulla
l’impiego di viti, è sufficiente una semplice pressione delle mani
sulle ganasce per garantire un’elevata resistenza a trazione,
eliminando qualsiasi problema di torsione e vibrazione.
Lo smontaggio avviene con l’ausilio di un semplice cacciavite.
Grado di protezione: IP50
IP65 con guarnizioni ORJ+FSJ (#)
IP68 con guarnizioni ORJ+NSC

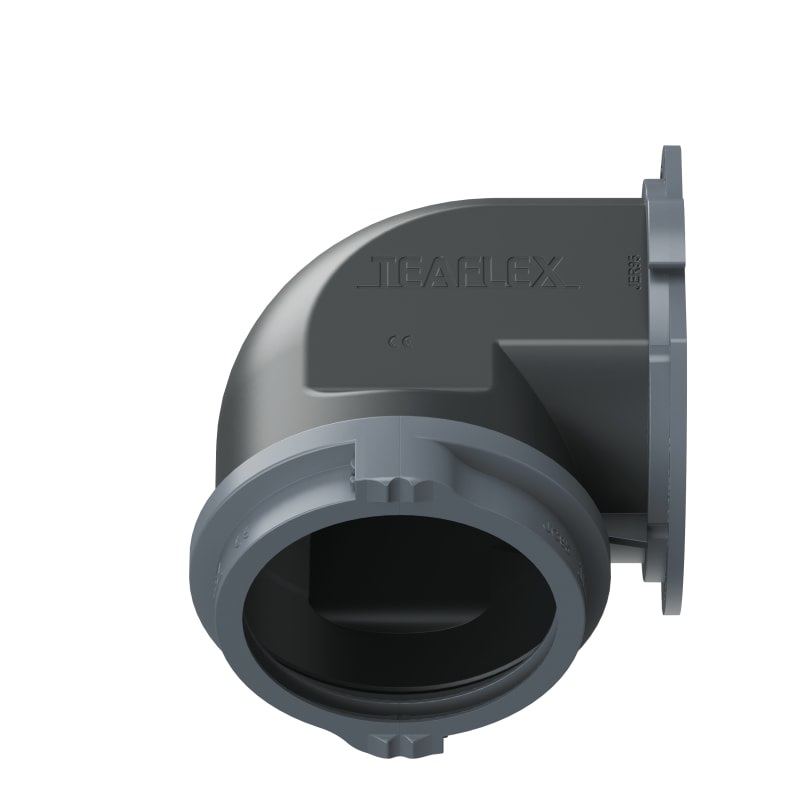

Raccordo girevole a 90° sul lato flangia. Costituito da
più parti, ciascuna destinata ad una precisa funzione. La
prima parte è la flangia a scatto girevole con annessi fori
di alloggiamento delle viti per il fissaggio della stessa a una
struttura fissa (quadro elettrico). Una seconda parte è costituita
dalla curva vera e propria collegata in modo girevole alla prima.
La rotazione è libera per 360°. La terza parte invece riguarda i
morsetti di serraggio che garantiscono una sicura connessione
tra guaina e raccordo. Il complesso di queste parti costituisce
una curva a 90° con caratteristiche cinematiche uniche: può
infatti garantire contemporaneamente libertà di rotazione su
due piani perpendicolari alla guaina cablata.
