EMC 1,5/ 7-G-3,81
Cod. Rexel
CX1929533
Cod. Produttore
1929533
Cod. EAN
4017918819651

Informazioni di prodotto

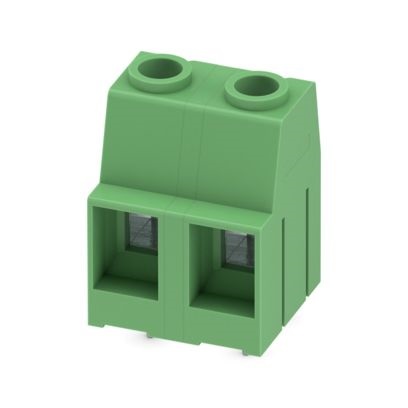

Morsetto per circuiti stampati

Documentazione tecnica

Morsetto circuito stampato, corrente nominale: 76 A, tensione di dimensionamento (III/2): 1000 V, sezione nominale: 16 mm², numero dei potenziali: 2, numero di file: 1, numero di poli per fila: 2, serie di prodotti: MKDSP 10HV, passo: 12,7 mm, tipo di connessione: Connessione a vite con gabbia, forma di attacco delle viti: L Fessura longitudinale, montaggio: Saldatura a onde, direzione di collegamento conduttore/scheda: 0 °, colore: verde, Layout Pin: Pinning lineare, Lunghezza pin [P]: 5 mm, numero di pin di saldatura per potenziale: 2, tipo di confezione: confezionato nel cartone. L’articolo può essere allineato con diversi numeri di poli!

altezza

35.8 mm

numero di collegamenti elettrici

2

dimensione modulare dei collegamenti

12.7 mm

angolo circuito stampato/collegamento del conduttore

0°/180° (orizzontale)

corrente nominale In

76 A

tensione di dimensionamento

1000 V

tensione impulsiva nominale

8 kV

categoria di sovratensione

III

grado di inquinamento

2

sezione conduttore collegabile unifilare

0.5 mm² 16 mm²

sezione conduttore collegabile a filo sottile con bussola d'estremità

0.5 mm² 16 mm²

sezione conduttore collegabile a filo sottile senza bussola d'estremità

0.5 mm² 16 mm²

sezione conduttore collegabile multifilare

0.5 mm² 16 mm²

materiale della superficie di collegamento

stagno

lunghezza del pin

5 mm

materiale del corpo isolante

materiale termoplastico

colore della scatola

verde

classe di infiammabilità del materiale isolante secondo UL 94

V0

Produttore

PHOENIX CONTACT
