DMC 1,5/ 9-G1F-3,5-LRP20THRR72
Cod. Rexel
CX1706167
Cod. Produttore
1706167
Cod. EAN
4017918125868

Informazioni di prodotto

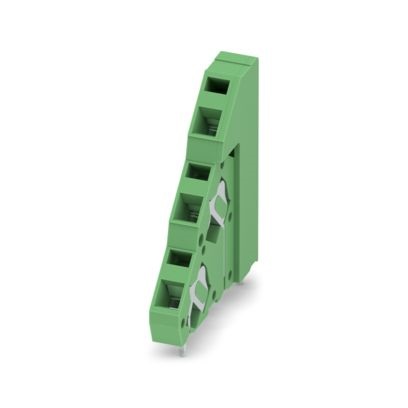

Morsetto a molla ZFK3DSA 1,5-5,08-DS, ideale per circuiti stampati con corrente nominale di 12 A e tensione fino a 400 V.

Vantaggi per l'installatore elettrico:

  • Facile installazione grazie alla connessione a molla
  • Montaggio rapido con saldatura a onde
  • Design compatto con passo di 5,08 mm per ottimizzare lo spazio

Vantaggi per il cliente finale:

  • Affidabilità e sicurezza nella connessione elettrica
  • Risparmio energetico garantito da un contatto stabile e duraturo
  • Adatto a sezioni nominali di 1,5 mm² per applicazioni efficienti

Documentazione tecnica

Certificazioni e Dichiarazioni

Descrizione del produttore: Morsetto circuito stampato, corrente nominale: 12 A, tensione di dimensionamento (III/2): 400 V, sezione nominale: 1,5 mm², numero dei potenziali: 3, numero di file: 3, numero di poli per fila: 1, serie di prodotti: ZFK3DS(A) 1,5, passo: 5,08 mm, tipo di connessione: Connessione a molla, montaggio: Saldatura a onde, direzione di collegamento conduttore/scheda: 45 °, colore: verde, Layout Pin: Pinning lineare, Lunghezza pin [P]: 3,4 mm, numero di pin di saldatura per potenziale: 1, tipo di confezione: confezionato nel cartone

altezza

40 mm

colore del corpo

Verde

tensione nominale

400 V

tipo di fissaggio

Saldare

classe di infiammabilità del materiale isolante secondo UL 94

V0

numero di piani

3

tensione impulsiva nominale

4 KILOVOLT

categoria di sovratensione

III

grado di inquinamento

2

tipo di collegamento conduttore

Raccordo a molla

tipo di collegamento circuito stampato

Collegamento saldato

diametro del pin di collegamento

1,3 mm

lunghezza del pin

3,4 mm

materiale della superficie di collegamento

Stagno

dimensione modulare dei collegamenti

5,08 mm

tipo di banderuolatura

Cartone (per SMD)

materiale del corpo isolante

Altro

tipo di fissaggio circuito stampato

Contatto di collegamento

corrente nominale In

12 A

numero di collegamenti elettrici

1

Temperatura d'esercizio

-40 ... 100 °C

sezione conduttore collegabile unifilare

0,2 ... 2,5 mm²

sezione conduttore collegabile a filo sottile con bussola d'estremità

0,25 ... 1,5 mm²

sezione conduttore collegabile a filo sottile senza bussola d'estremità

0,2 ... 1,5 mm²

sezione conduttore collegabile multifilare

2,5 ... 2,5 mm²
