DMC 1,5/ 8-G1F-3,5-LRP20THRR56
Cod. Rexel
CX1822574
Cod. Produttore
1822574
Cod. EAN
4046356812290

Informazioni di prodotto

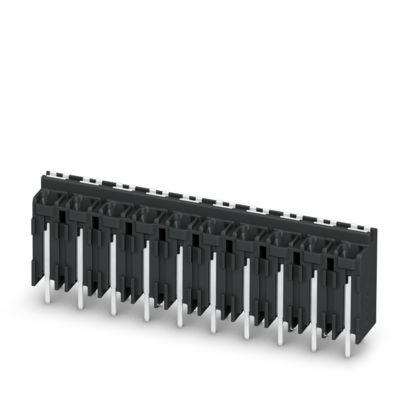

Morsetto per circuiti stampati

Documentazione tecnica

Certificazioni e Dichiarazioni

Descrizione del produttore: Morsetto circuito stampato, corrente nominale: 17,5 A, tensione di dimensionamento (III/2): 320 V, sezione nominale: 1,5 mm², numero dei potenziali: 6, numero di file: 1, numero di poli per fila: 6, serie di prodotti: SPT 1,5/..-V-THR, passo: 5 mm, tipo di connessione: Connessione a molla Push-in, montaggio: Saldatura TTHR / ad onde, direzione di collegamento conduttore/scheda: 90 °, colore: nero, Layout Pin: Pinning lineare, Lunghezza pin [P]: 2,6 mm, numero di pin di saldatura per potenziale: 2, tipo di confezione: confezionato nel cartone

altezza

16,3 mm

colore del corpo

Nero

tensione nominale

320 V

tipo di fissaggio

Saldare

classe di infiammabilità del materiale isolante secondo UL 94

V0

numero di piani

1

tensione impulsiva nominale

4 KILOVOLT

categoria di sovratensione

III

grado di inquinamento

2

tipo di collegamento conduttore

Raccordo a molla

tipo di collegamento circuito stampato

Collegamento saldato

diametro del pin di collegamento

1,1 mm

lunghezza del pin

2,6 mm

materiale della superficie di collegamento

Stagno

dimensione modulare dei collegamenti

5 mm

tipo di banderuolatura

Cartone (per SMD)

materiale del corpo isolante

Altro

tipo di fissaggio circuito stampato

Contatto di collegamento

corrente nominale In

17,5 A

numero di collegamenti elettrici

6

Temperatura d'esercizio

-40 ... 105 °C

sezione conduttore collegabile unifilare

0,2 ... 1,5 mm²

sezione conduttore collegabile a filo sottile con bussola d'estremità

0,2 ... 0,75 mm²

sezione conduttore collegabile a filo sottile senza bussola d'estremità

0,2 ... 1,5 mm²

sezione conduttore collegabile multifilare

1,5 ... 1,5 mm²
