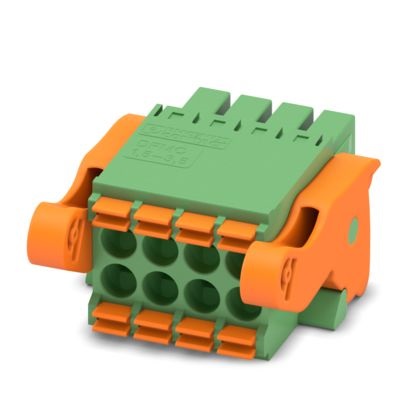

DFMC 1,5/ 4-ST-3,5-LR SPINA

Cod. Rexel CX1790506
Cod. Produttore 1790506
Cod. EAN 4046356594561

Informazioni principali

  • Sezione nominale: 1,5 mm²
  • Corrente nominale: 8 A
  • Tensione di dimensionamento: 160 V
  • Numero poli: 4
  • Passo: 3,5 mm
  • Tipo connessione: Push-in
  • Bloccaggio: Lock and Release
  • Serie: DFMC 1,5/..-ST-LR

Certificazioni e dichiarazioni

Descrizione del prodotto

Descrizione del produttore: Connettore per circuiti stampati, sezione nominale: 1,5 mm², colore: verde, corrente nominale: 8 A, tensione di dimensionamento (III/2): 160 V, superficie contatti: Sn, tipo di connessione del contatto: Femmina, numero dei potenziali: 8, numero di file: 2, numero poli: 4, numero di connessioni: 8, serie di prodotti: DFMC 1,5/..-ST-LR, passo: 3,5 mm, tipo di connessione: Connessione a molla Push-in, montaggio: Innesto nella presa base, direzione di collegamento conduttore/scheda: 0 °, sistema di spine: COMBICON DFMC 1,5, bloccaggio: Bloccaggio Lock and Release, tipo di fissaggio: Leva di espulsione Lock & Release, tipo di confezione: confezionato nel cartone

Caratteristiche tecniche

tipo di connessione

Da circuito stampato a cavo

colore del corpo

Verde

tensione nominale

160 V

numero di poli

4

esecuzione del contatto

Presa

Materiale del corpo

Altro

classe di infiammabilità del materiale isolante secondo UL 94

V0

tensione impulsiva nominale

2,5 KILOVOLT

esecuzione del collegamento elettrico

Raccordo a molla

materiale del rivestimento di contatto

Stagno

categoria di sovratensione

III

grado di inquinamento

2

tipo di cavo collegabile

Cavo a sezione circolare

dimensione modulare dei collegamenti

3,5 mm

numero di serie di contatti a innesto

2

dimensione modulare dei contatti

3,5 mm

materiale del corpo isolante

Altro

materiale del contatto

Rame

angolo contatto/collegamento del conduttore

Altro

corrente nominale In

8 A

Temperatura d'esercizio

-40 ... 105 °C

sezione conduttore collegabile unifilare

0,2 ... 1,5 mm²

sezione conduttore collegabile a filo sottile con bussola d'estremità

0,75 ... 0,75 mm²

sezione conduttore collegabile a filo sottile senza bussola d'estremità

0,2 ... 1,5 mm²
