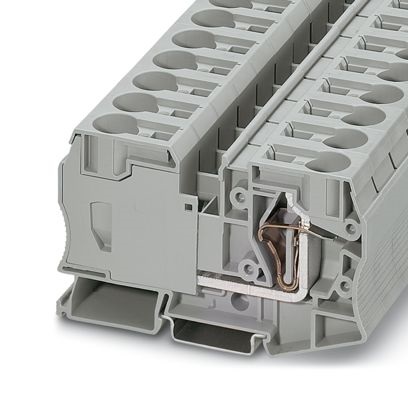

D-UK 5-HESI N

Cod. Rexel CX3036178
Cod. Produttore 3036178
Cod. EAN 4017918821043

Informazioni principali

  • Serie: ST 35
  • Tensione nominale: 1000 V
  • Corrente nominale: 125 A
  • Connessioni: 2
  • Tipo connessione: a molla
  • Sezione dimensionamento: 35 mm²
  • Sezione piano 1: 2,5 - 35 mm²
  • Tipo montaggio: NS 35/7,5, NS 35/15

Certificazioni e dichiarazioni

Descrizione del prodotto

Descrizione del produttore: Morsetto passante, tensione nominale: 1000 V, corrente nominale: 125 A, numero di connessioni: 2, tipo di connessione: Connessione a molla, Sezione di dimensionamento: 35 mm², 1. piano, sezione: 2,5 mm² - 35 mm², tipo di montaggio: NS 35/7,5, NS 35/15, colore: grigio

Caratteristiche tecniche

tipo di montaggio

Guida DIN (top hat rail) 35 mm

colore

Grigio

larghezza

16 mm

altezza

100 mm

profondità

59 mm

tensione nominale

1000 V

classe di infiammabilità del materiale isolante secondo UL 94

V0

esecuzione collegamento elettrico 1

Raccordo a molla

esecuzione collegamento elettrico 2

Raccordo a molla

numero di piani

1

numero di punti di fissaggio per ogni piano

2

piani interni esclusi con ponte

materiale del corpo isolante

Altro

corrente nominale In

125 A

esecuzione antideflagrante 'Ex e'

Adatto per materiale conduttore

Alluminio/rame

Temperatura d'esercizio

-60 ... 110 °C

sezione conduttore collegabile unifilare

2,5 ... 35 mm²

sezione conduttore collegabile a filo sottile con bussola d'estremità

2,5 ... 2,5 mm²

sezione conduttore collegabile a filo sottile senza bussola d'estremità

2,5 ... 35 mm²
