AI 16 -12 GN

Cod. Rexel CX3074130
Cod. Produttore 3074130
Cod. EAN 4046356347297

Informazioni principali

  • Voltaggio nominale: 1000 V
  • Corrente nominale: 125 A
  • Numero connessioni: 2
  • Tipo connessione: a vite
  • Sezione dimensionamento: 35 mm²
  • Sezione lavorativa: 10-35 mm²
  • Tipo montaggio: NS 35/7,5, NS 35/15
  • Serie: UK 35 N

Certificazioni e dichiarazioni

Descrizione del prodotto

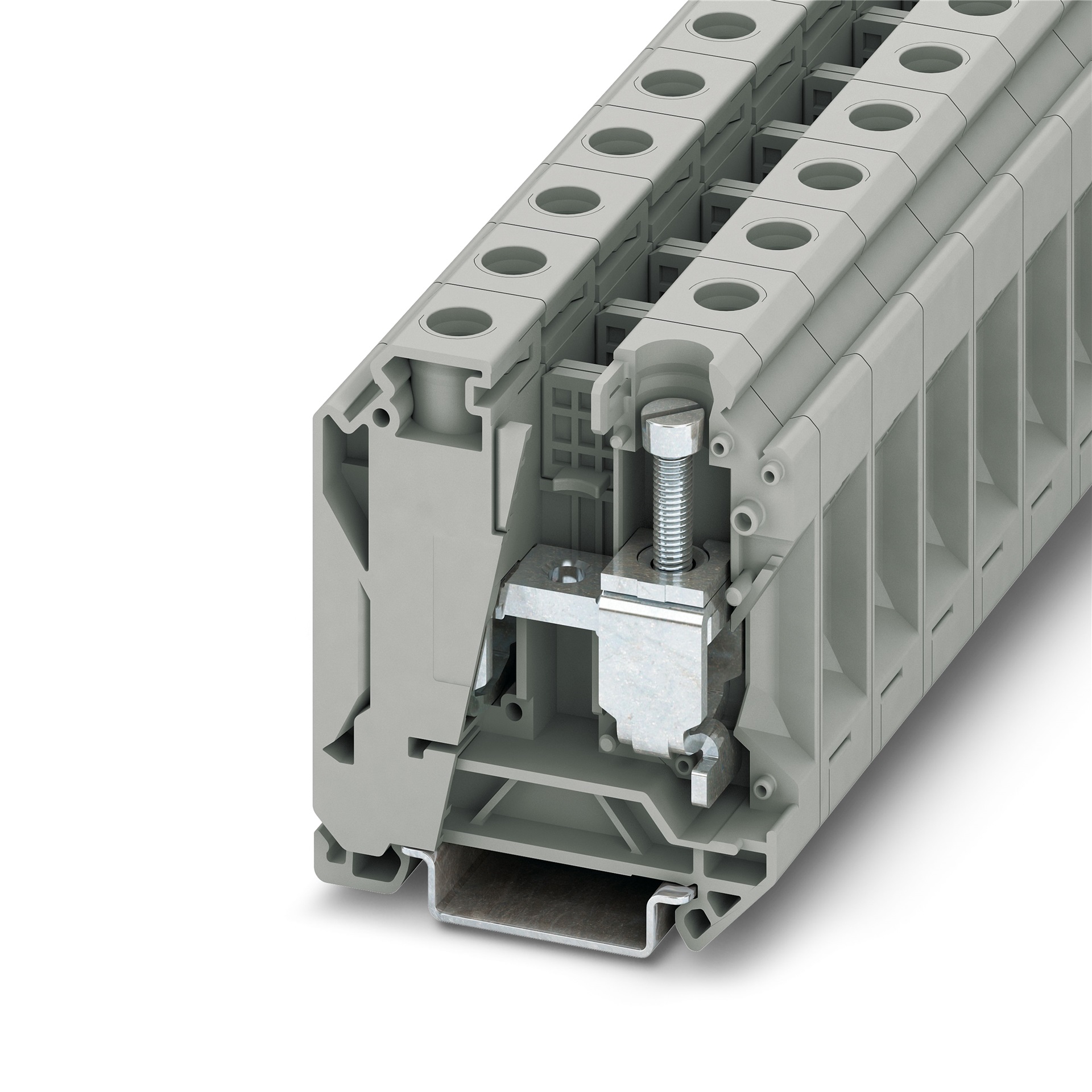

Descrizione del produttore: Morsetto passante, tensione nominale: 1000 V, corrente nominale: 125 A, numero di connessioni: 2, tipo di connessione: Connessione a vite, Sezione di dimensionamento: 35 mm², sezione: 10 mm² - 35 mm², tipo di montaggio: NS 35/7,5, NS 35/15, colore: grigio

Caratteristiche tecniche

tipo di montaggio

Guida DIN (top hat rail) 35 mm

colore

Grigio

larghezza

16 mm

altezza

54,5 mm

profondità

62 mm

tensione nominale

1000 V

classe di infiammabilità del materiale isolante secondo UL 94

V0

esecuzione collegamento elettrico 1

Raccordo a vite

esecuzione collegamento elettrico 2

Raccordo a vite

numero di piani

1

numero di punti di fissaggio per ogni piano

2

piani interni esclusi con ponte

materiale del corpo isolante

Altro

corrente nominale In

125 A

Adatto per materiale conduttore

Alluminio/rame

Temperatura d'esercizio

-60 ... 110 °C

sezione conduttore collegabile unifilare

10 ... 35 mm²

sezione conduttore collegabile a filo sottile con bussola d'estremità

10 ... 10 mm²

sezione conduttore collegabile a filo sottile senza bussola d'estremità

10 ... 35 mm²

sezione conduttore collegabile multifilare

6 ... 16 mm²
