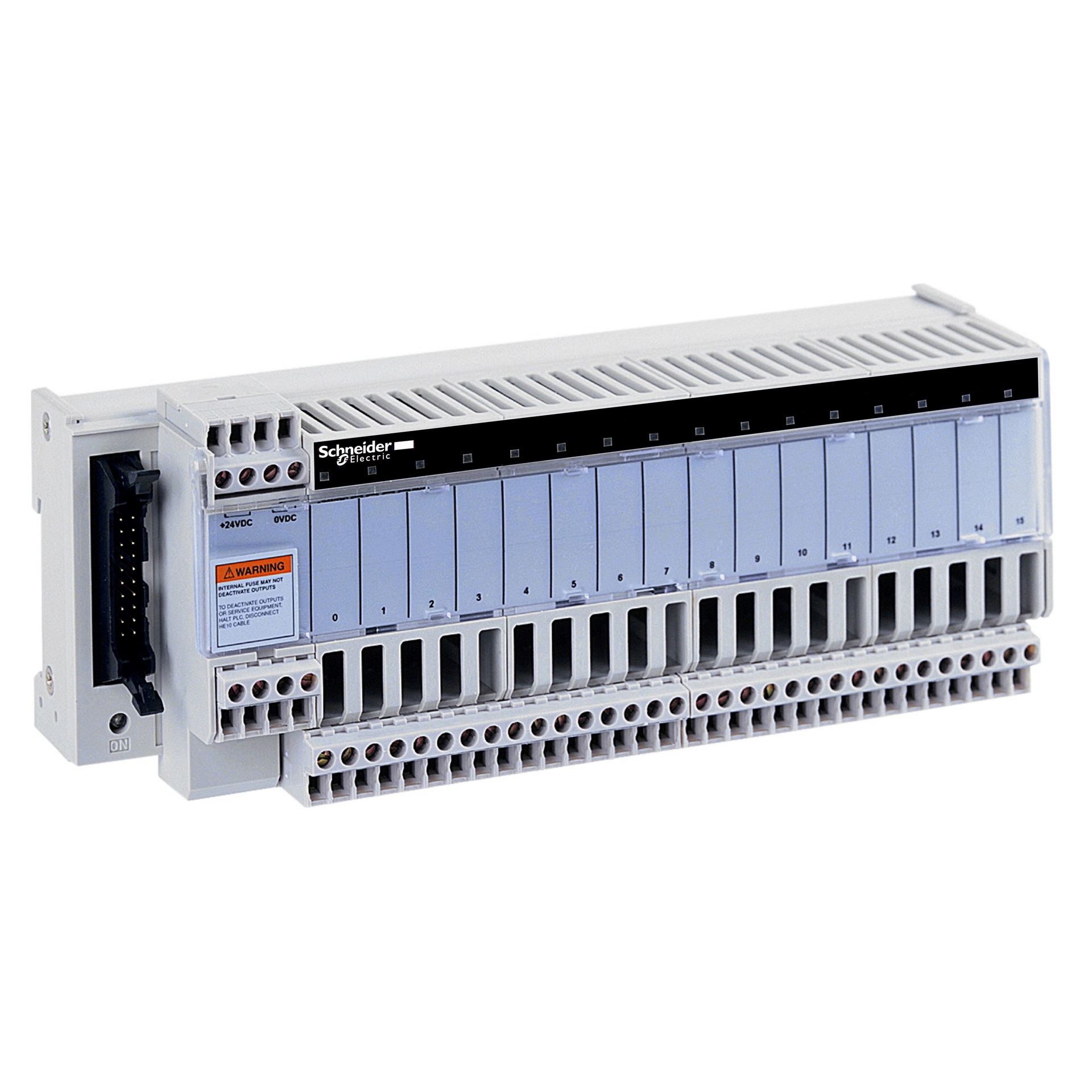

Sottobase di connessione passiva ABE7 - 16 input - Fusibili - LED - Isolatore
Schneider Electric | Acquista online | Rexel
Cod. Rexel
TEABE7H16S43
Cod. Produttore
ABE7H16S43
Cod. EAN
3389110644524

Informazioni di prodotto

Sottobase di connessione passiva ABE7 - 16 input - Fusibili - LED - Isolatore

Documentazione tecnica

Questo prodotto fa parte della gamma Modicon ABE7, un'offerta di sottobasi di connessione per sistemi precablati Telefast. Questa sottobase di I/O digitali passivi offre 1 sezionatore per canale. È dotato di morsetti a vite per il collegamento elettrico. È un prodotto classificato IP2x. La larghezza di questo prodotto è 206 mm. Pesa 0.64 kg. È adatto a tutti i tipi di applicazioni industriali. Questo prodotto è certificato da GL, CSA, DNV, BV, LROS, UL, GL ed EAC. Il fissaggio avviene tramite clip (guida DIN simmetrica 35 mm) e viti (piastra piena con kit di fissaggio). Modicon ABE7 offre una maggiore semplicità di razionalizzazione del cablaggio delle apparecchiature dei sistemi di automazione. Sistema precablato che consente il collegamento e l'adattamento dei segnali di controllo delle schede PLC dotate di connettori HE10.

colore della scatola

grigio

materiale della scatola

plastica

grado di inquinamento

2

tipo di collegamento versione a calotta

raccordo a vite

esecuzione dell’uscita per circuito reale

distributore a calotta / collegamento inseribile cavo principale

materiale del corpo base del contatto

altre leghe di rame

larghezza

206 mm

altezza

70 mm

tensione di dimensionamento

24 V

lunghezza

67 mm

temperatura d’esercizio

-5 °C 60 °C

tensione d’esercizio

24 V 24 V

max. capacità di corrente per ogni segnale I/O

0.125 A

max. capacità di corrente per ogni base di collegamento

1.8 A

max. corrente totale

1.8 A

con indicatore a LED

numero di canali per slot

16

numero di slot per sensori/attuatori

1

lunghezza del cavo configurabile

sezione conduttore collegabile filo sottile con bussola termina (per calotta)

0.09 mm² 1.5 mm²

sezione conduttore collegabile filo sottile senza bussola termina (per calotta)

0.14 mm² 2.5 mm²

sezione conduttore collegabile multifilare (versione con calotta)

0.14 mm² 2.5 mm²

numero di poli degli slot per sensori/attuatori

16

sezione conduttore collegabile unifilare (versione con calotta)

0.14 mm² 2.5 mm²

Serie

Modicon_ABE7

Produttore

SCHNEIDER ELECTRIC

Sottobase di connessione passiva ABE7 - 16 input - Fusibili - LED - Isolatore
