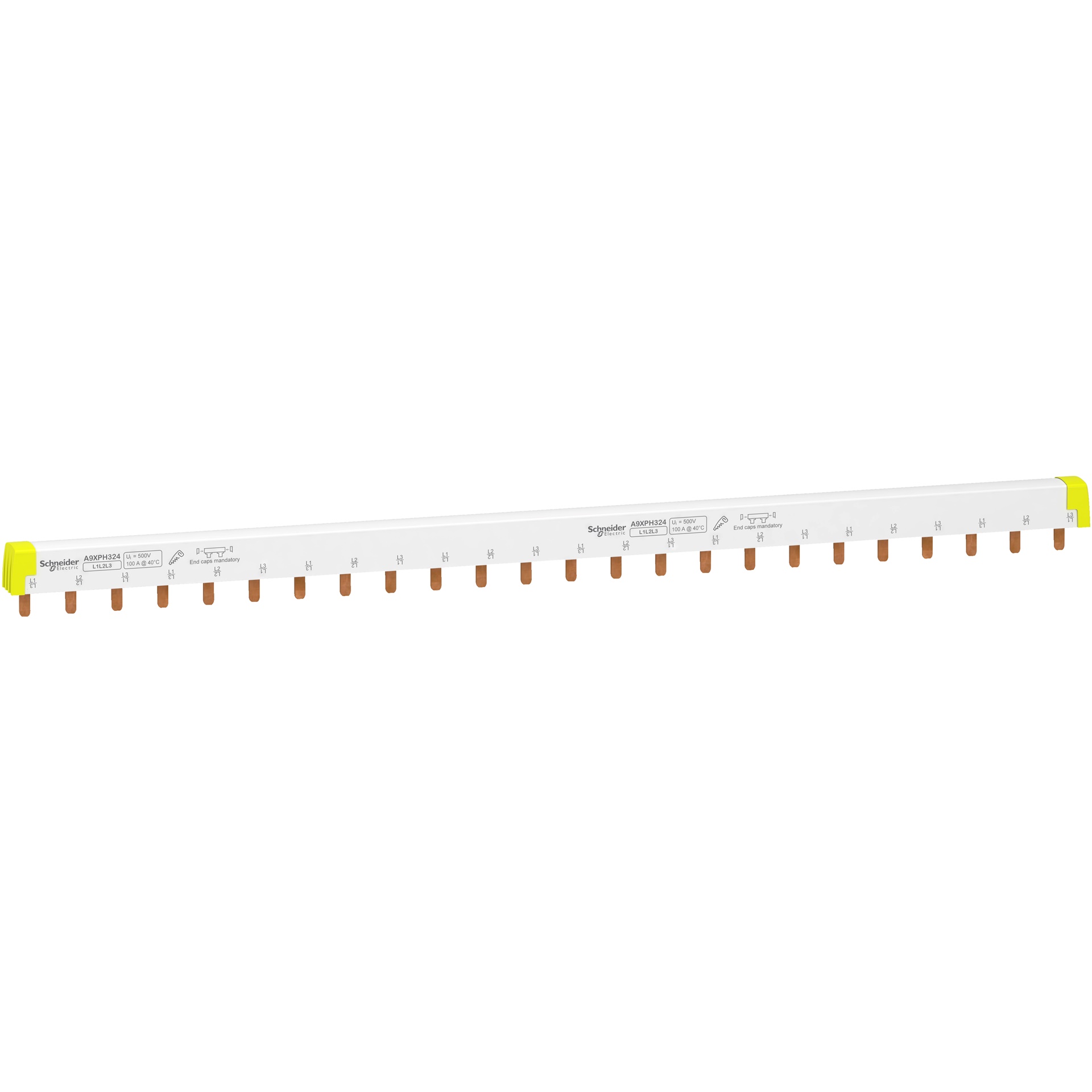

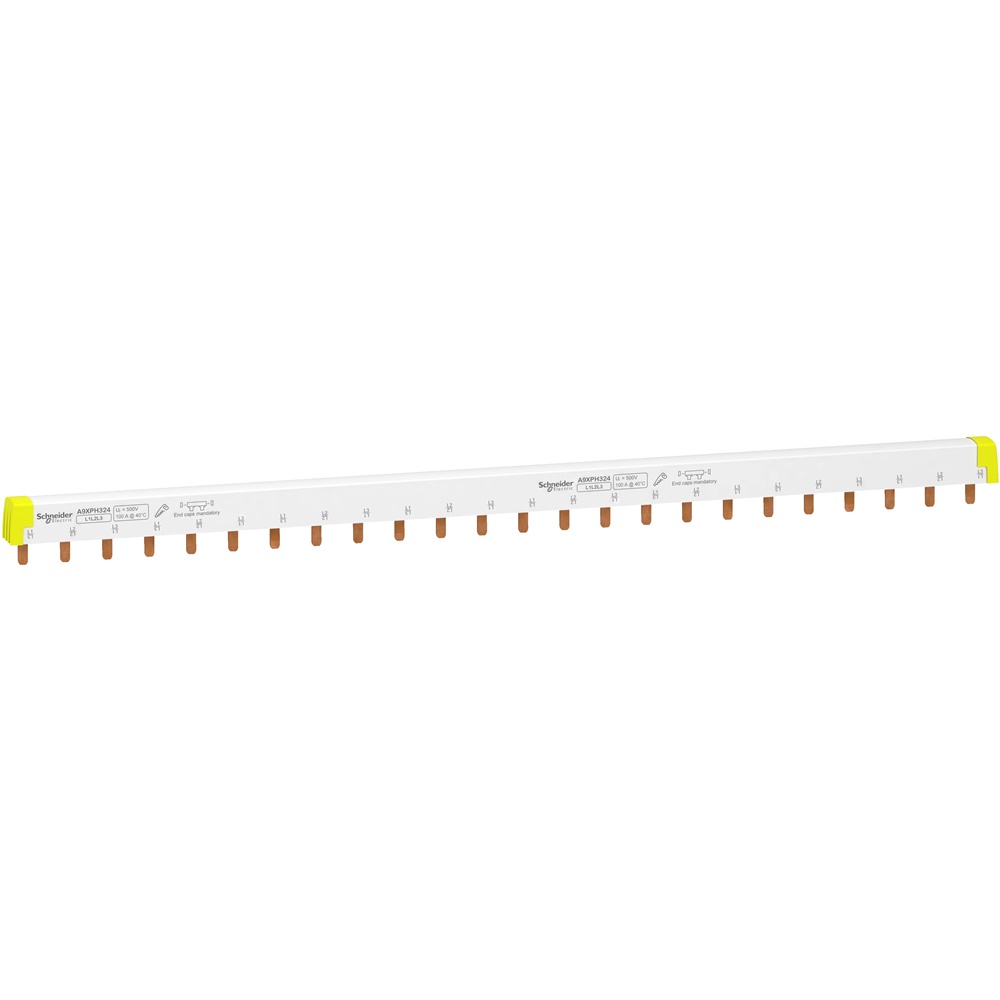

Pettine collegamento tagliabile 3 poli 24 moduli 100A per installazioni trifase Acti9 iC60

Cod. Rexel
MGA9XPH324

Cod. Produttore
A9XPH324

Cod. EAN
3606480485053

Informazioni di prodotto

Serie: Acti9 Comb Busbars
Corrente nominale: 100 A a 40 °C
Tensione nominale: 415 V AC
Tensione isolamento: 500 V AC IEC 61439-2
Numero moduli: 24 moduli da 18 mm
Larghezza: 430 mm
Grado protezione: IP20 con terminali
Resistenza al fuoco: 960 °C per 30 s

Documentazione tecnica

Scheda tecnica

Certificazioni e Dichiarazioni

Dichiarazione ROHS (1)

Dichiarazione ROHS (2)

Dichiarazione DOC CE (1)

Dichiarazione DOC CE (2)

Dichiarazione EPD (1)

Dichiarazione EPD (2)

Descrizione del prodotto

Descrizione del produttore: Questo prodotto Acti9 è una barra di distribuzione a pettine orizzontale tagliabile di 24 moduli per Acti9 iC60 o Acti9 iK60. È dedicato alle installazioni 3L. Il tipo è L1L2L3 (linea). È un set di 1 dispositivo. È adatto a 8 dispositivi (3P). La lunghezza è di 430 mm. Il numero totale di moduli di 18 mm è 24. La sezione trasversale del perno è 16 mm2. Il tipo di collegamento elettrico è PIN. Il numero di fase è 3. Il numero di poli è 3. La corrente operativa nominale di Ie a 40°C è 100A la corrente di cortocircuito Isc è compatibile con la capacità di interruzione degli interruttori di circuito di Schneider Electric. La tensione nominale di isolamento Ui è 500 V AC. La tensione di esercizio nominale Ue è 415 V AC. Il colore del dispositivo è bianco RAL9003. Il grado di inquinamento è 3. Secondo la norma IEC 60695-2-1 la resistenza al fuoco è autoestinguente a 960°C entro 30s. È conforme alle norme IEC 60947-7-1 e IEC 61439-2.
