Cod. Rexel
DKC052382413

Cod. Produttore
052382413

Cod. EAN
8054684004023

Informazioni di prodotto

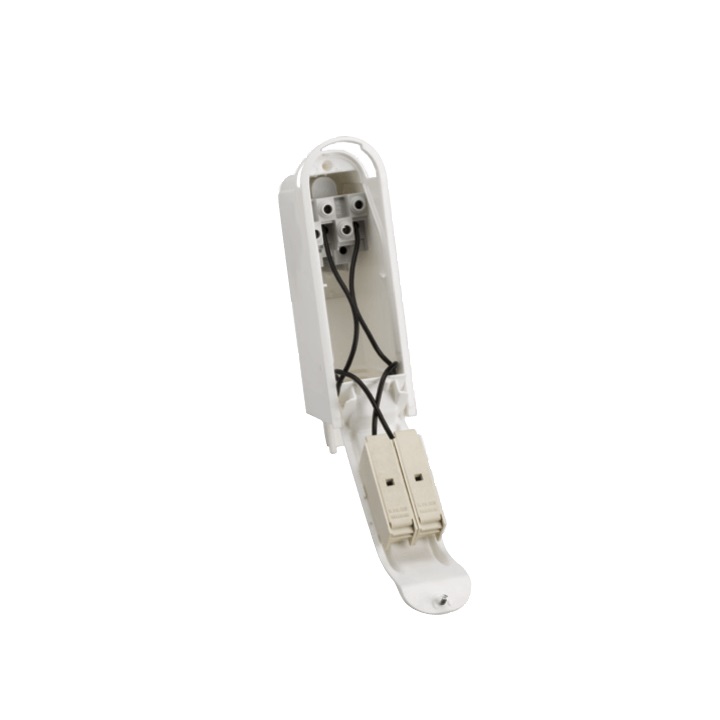

Serie MMW - Morsettiera da incasso palo a doppio isolamento, 2 poli, 1 fusibile, feritoia 45x186 mm

Descrizione del prodotto

Descrizione del produttore: Contenitore stampato in polipropilene autoestinguente V2 colore naturale. Base isolante stampata in poliammide 6 colore naturale autoestinguente VO a 0,75 mm (UL-94) ed antitraccia CTI 600 (secondo IEC 112). Morsetti per collegamento dorsale in ottone (UNI EN 12165). Barrette di connessione a sezione rettangolare (collegamento dorsale-derivazione) in ottone (UNI EN 12165). Piastrine in acciaio inox AISI 304 per serraggio cavo derivazione. Pinze di aggancio fusibile in Ot 58 (UNI 4892 – EN 1652) con molla elastica. Base e coperchio stampati in resina poliammidica rinforzata con fibre di vetro autoestinguente VO (UL-94). Morsettiera quadripolare a 3 vie per polo. Capacità max. di connessione n°2 cavi (entrata/uscita) da 16 mmq. Serraggio conduttori su dorsale con viti in acciaio inox AISI 304 (impronta esagonale incassata). Tensione nominale 450 V; corrente max 63 A. Capacità max. di connessione n°2 cavi da 4 mmq. Viti di serraggio piastrine su derivazione in acciaio inox X2CrNi 18.09 con testa cilindrica ad esagono incassato. Portafusibile sezionabile per fusibili a cartuccia dim. 8,5x31,5 – 380 V - max 10 A. Tensione nominale 450 V. Per incasso su pali diametro minimo 101 mm (rilievo all’altezza della feritoia) con feritoia 45x186 mm a testate semitonde. Contenitore in classe II (doppio isolamento) secondo CEI 64-8/4. Grado di protezione sul perimetro coperchio IP 43, in zona ingresso cavi IP23B (secondo norme CEI EN 60529), IK 08 secondo CEI EN 62262.
