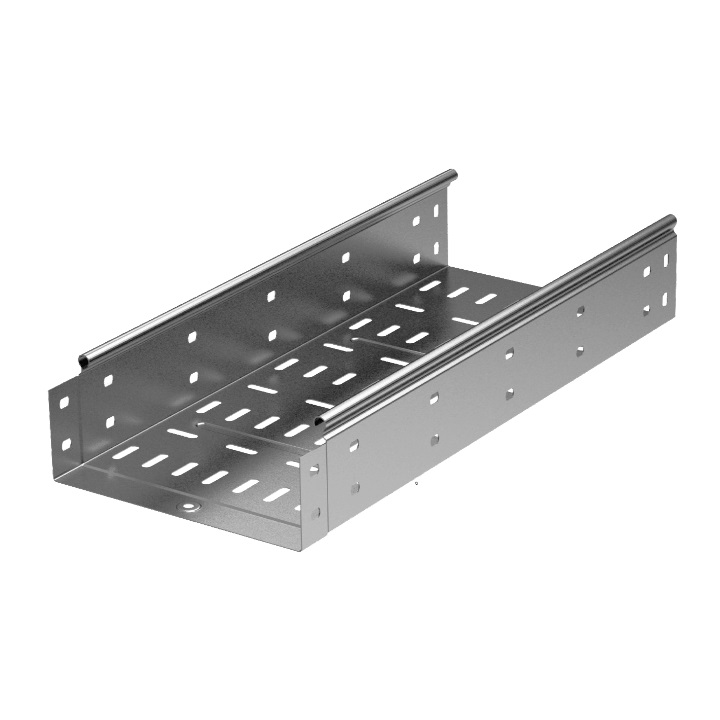

C5 ELEMENTO RETT. FORATO 200X100 M

DKC
Cod. Rexel S35001002
Cod. Produttore 5001002
Cod. EAN 8033603009325

Informazioni principali

  • Serie: C5
  • Dimensioni: 200x100 mm
  • Elemento: rettilineo forato
  • Norma: EN 50085
  • Connessione: incastro Maschio/Femmina
  • Bordatura: continua sui fianchi
  • Asole bordi: 10x7 mm
  • Asole base: 19x7 mm

Descrizione del prodotto

Conforme alla norma EN 50085. Grazie ad una particolare sagomatura delle estremità, ottenuta per imbutitura durante la fase di profilatura della lamiera, il collegamento tra gli elementi rettilinei della Serie C5 avviene tramite “incastro” (“Maschio/Femmina”), limitando pertanto l'uso dei giunti lineari a poche situazioni. In tutti gli elementi rettilinei è presente una bordatura continua sui fianchi. In centro ad ogni estremità delle basi un'area anulare a rilievo e appositamente forata, garantisce la “connessione elettrica”. La presenza di una bordatura continua sui fianchi (bordi) garantisce una maggiore tenuta ai carichi e consente l’assemblaggio di tutti i coperchi del sistema senza ricorso a viti o “clips”. L’assemblaggio dei vari componenti è realizzato tramite viti (con quadro sottotesta), dadi, rondelle, sempre da ordinare a parte. La lunghezza reale degli elementi rettilinei della serie C5 è pari a L+30 mm. I 30 mm sono azzerati in fase di installazione grazie al nostro sistema di incastro. Asole bordi 10x7 mm. Asole base 19x7 mm. Descrizione del produttore: Conforme alla norma EN 50085. Grazie ad una particolare sagomatura delle estremità, ottenuta per imbutitura durante la fase di profilatura della lamiera, il collegamento tra gli elementi rettilinei della Serie C5 avviene tramite “incastro” (“Maschio/Femmina”), limitando pertanto l'uso dei giunti lineari a poche situazioni. In tutti gli elementi rettilinei è presente una bordatura continua sui fianchi. In centro ad ogni estremità delle basi un'area anulare a rilievo e appositamente forata, garantisce la “connessione elettrica”. La presenza di una bordatura continua sui fianchi (bordi) garantisce una maggiore tenuta ai carichi e consente l’assemblaggio di tutti i coperchi del sistema senza ricorso a viti o “clips”. L’assemblaggio dei vari componenti è realizzato tramite viti (con quadro sottotesta), dadi, rondelle, sempre da ordinare a parte. La lunghezza reale degli elementi rettilinei della serie C5 è pari a L+30 mm. I 30 mm sono azzerati in fase di installazione grazie al nostro sistema di incastro. Asole bordi 10x7 mm. Asole base 19x7 mm.

Caratteristiche tecniche

temperatura di impiego

-25 ... 60 °C

Carico di lavoro sicuro secondo IEC 61537 per una distanza di appoggio di 3.0 m

350 NEWTON_METRO

Carico di lavoro sicuro secondo IEC 61537 per una distanza di appoggio di 2.5 m

550 NEWTON_METRO

Carico di lavoro sicuro secondo IEC 61537 per una distanza di appoggio di 2.0 m

800 NEWTON_METRO

Carico di lavoro sicuro secondo IEC 61537 per una distanza di appoggio di 1.5 m

1150 NEWTON_METRO

Tipo di prova di carico secondo IEC 61537

Tipo I.

Lunghezza di lavoro

3000 mm

Sezione utilizzabile

19700 mm²

foro per montaggio nel pavimento

materiale

Acciaio

lunghezza

3030 mm

qualità del materiale

Altro

perforazione laterale

tipo di connettore

Avvitato

Protezione della superficie

Verniciatura a polvere

altezza

100 mm

Tipologia

Connettore integrato

larghezza

200 mm

colore

Blu
