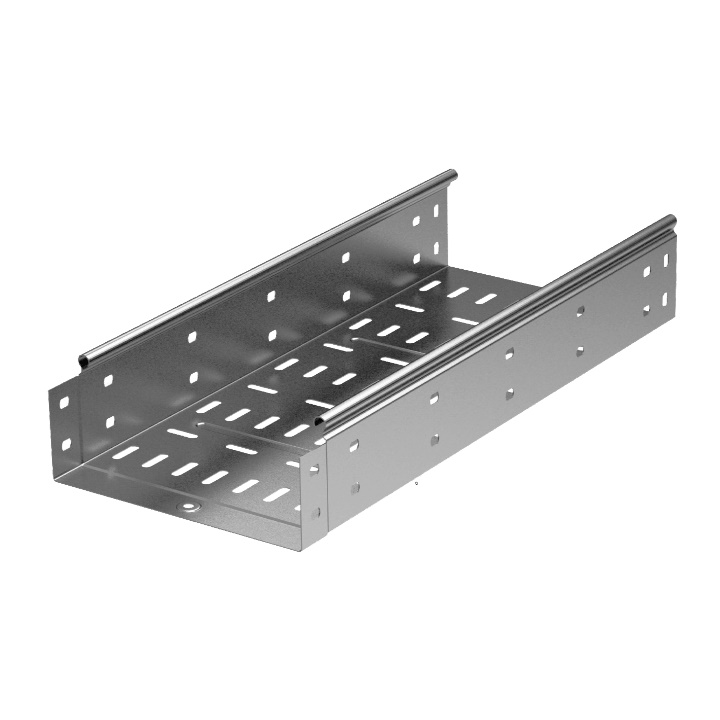

C5 CANALE ELEMENTO RETTILINEO FORATO 100X80 MT

Cod. Rexel
S35083001

Cod. Produttore
5083001

Cod. EAN
8033603012745

Informazioni di prodotto

C5 Elemento Rettilineo forato 100x80 mt 3 ZC

Documentazione tecnica

Scheda tecnica

Descrizione del prodotto

Conforme alla norma EN 50085. Grazie ad una particolare sagomatura delle estremità, ottenuta per imbutitura durante la fase di profilatura della lamiera, il collegamento tra gli elementi rettilinei della Serie C5 avviene tramite “incastro” (“Maschio/Femmina”), limitando pertanto l'uso dei giunti lineari a poche situazioni. In tutti gli elementi rettilinei è presente una bordatura continua sui fianchi. In centro ad ogni estremità delle basi un'area anulare a rilievo e appositamente forata, garantisce la “connessione elettrica”. La presenza di una bordatura continua sui fianchi (bordi) garantisce una maggiore tenuta ai carichi e consente l’assemblaggio di tutti i coperchi del sistema senza ricorso a viti o “clips”. L’assemblaggio dei vari componenti è realizzato tramite viti (con quadro sottotesta), dadi, rondelle, sempre da ordinare a parte. La lunghezza reale degli elementi rettilinei della serie C5 è pari a L+30 mm. I 30 mm sono azzerati in fase di installazione grazie al nostro sistema di incastro. Asole bordi 10x7 mm. Asole base 19x7 mm.

Caratteristiche tecniche

sezione utile

7800 mm²

foro per montaggio nel pavimento

spessore del materiale

1 mm

superficie

zincato a caldo a immersione

perforazione laterale

larghezza

100 mm

materiale

acciaio

altezza

80 mm

lunghezza

3030 mm

esecuzione

senza connettore
