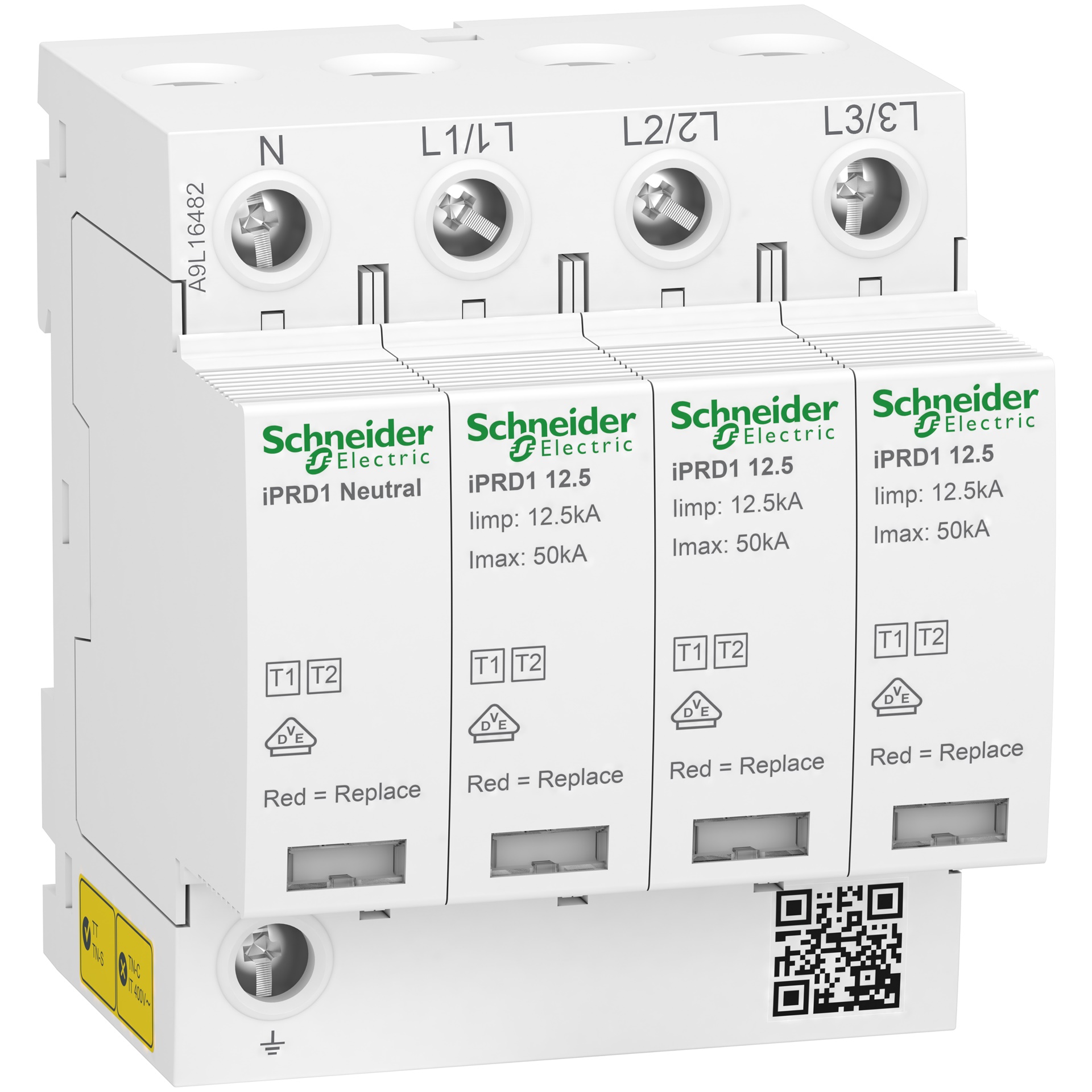

SPD Acti9 iPRD1 12.5, 3 P + N, 350 V, con segnalazione remota

Cod. Rexel
MGA9L16482

Cod. Produttore
A9L16482

Cod. EAN
3606481490223

Informazioni di prodotto

Questo scaricatore Acti9 iPRD1 12.5r garantisce protezione efficace contro sovratensioni in impianti residenziali e commerciali.

Vantaggi per l’installatore:

Installazione semplice e rapida grazie al precablaggio
Sostituzione veloce delle cartucce estraibili
Sezionatore di sicurezza integrato a fine vita

Vantaggi per il cliente finale:

Protezione affidabile da sovratensioni dirette e indirette
Riduzione dei rischi di danni agli apparecchi elettrici
Compatibilità con sistemi di messa a terra TT e TN-S

Documentazione tecnica

Scheda tecnica

Descrizione del prodotto

Questo scaricatore Acti9 iPRD1 12.5r protegge le installazioni residenziali e di piccoli edifici commerciali 3P+N da sovratensioni transitorie dirette e indirette. Questo dispositivo di tipo 1+2 è autoprotetto da un interruttore integrato ed è raccomandato per un livello di rischio elevato nella scheda del pannello in ingresso. Offre la segnalazione remota del messaggio "La cartuccia deve essere modificata". Questo scaricatore precablato consente di sostituire rapidamente le cartucce estraibili quando sono danneggiate. Incorpora il suo sezionatore di sicurezza a fine vita. Questo Acti9 iPRD1 12.5r è compatibile con i sistemi di messa a terra TT e TN-S. Se associato a Compact NSXm H TM80D il potere di interruzione è 70 kA. La corrente di scarica massima di Imax è 50 kA. La corrente di scarica nominale In è 20 kA. La tensione di funzionamento massima in continuo in modalità differenziale (tra la fase e il neutro) è di 350 V AC. La tensione di funzionamento in continuo massima Uc in modalità comune è 255VAC, tra neutro e terra. Il livello di protezione per tensione Up è 1.5 kV tipo 1+2. La tensione di esercizio nominale Ue è 230VAC o 400 V AC. La frequenza di funzionamento è di 50 Hz. Le dimensioni totali sono (H) 72 mm x (L) 89 mm x (P) 69 mm. Larghezza in passi da 9 mm è 8. Il peso è 619 g. Il grado di protezione è IP20 e IP40 in un involucro modulare. La temperatura di funzionamento è compresa tra -25°C e +60°C. La temperatura di stoccaggio è compresa tra -40°C e +80°C. Questo prodotto è conforme alle norme IEC/EN 61643-11-2012 e IEC 61643-11 2011.
