Prodotti / Distribuzione elettrica / Protezione dell'energia / Interruttori Magnetotermici scatolati < 400A /

ico prodotto green

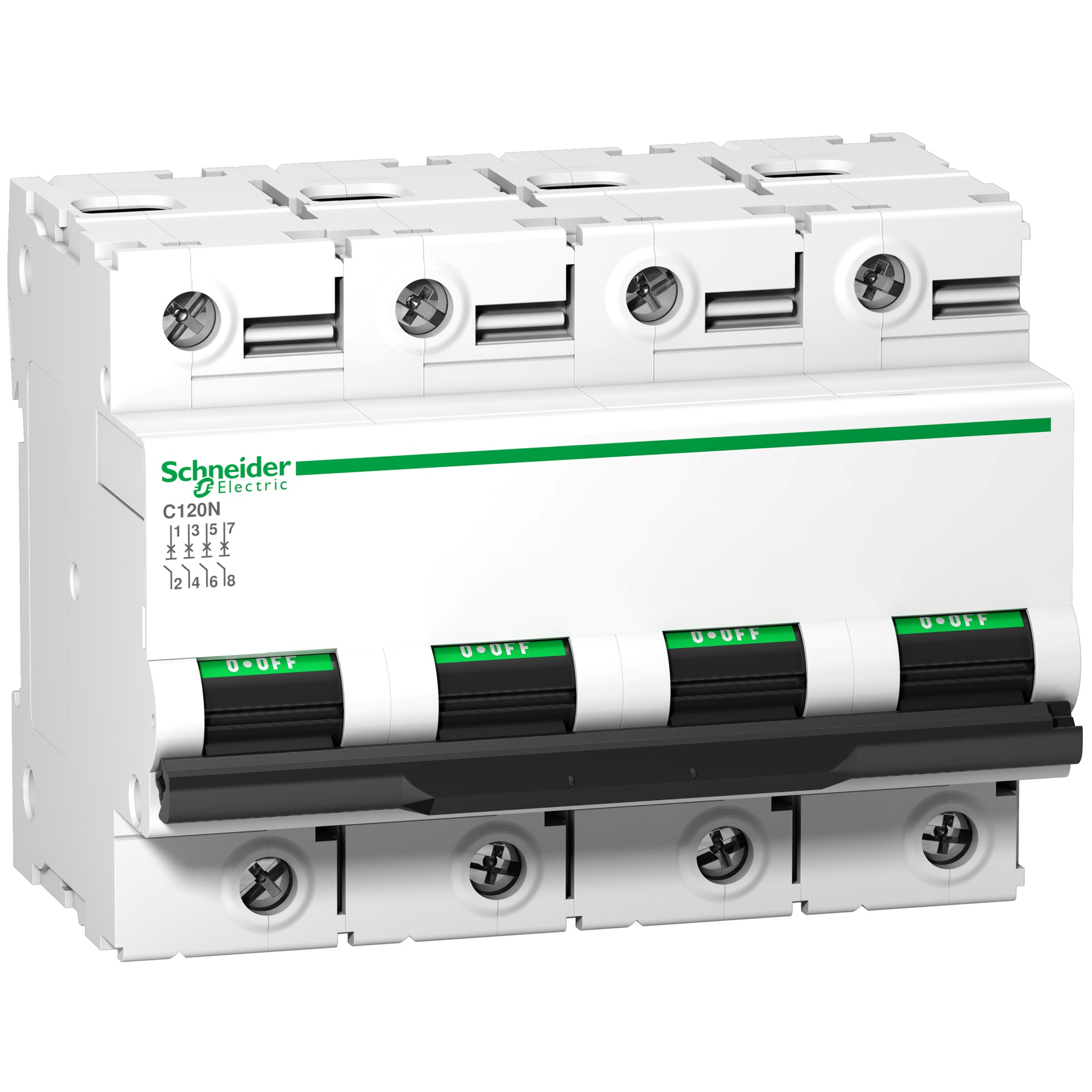

Interruttore magnetotermico C120N 4P C 80A 10000A
Schneider Electric | Acquista online | Rexel
Cod. Rexel
MGA9N18372
Cod. Produttore
A9N18372
Cod. EAN
3606480379437

Informazioni di prodotto

Interruttore magnetotermico Acti9 C120N garantisce protezione affidabile e prestazioni elevate.

Vantaggi per l’installatore elettrico:

  • Installazione semplice su guida DIN
  • Design compatto con larghezza di 12 moduli da 9 mm
  • Striscia verde per verifica visiva del contatto aperto
  • Alta resistenza meccanica ed elettrica per lunga durata

Vantaggi per il cliente finale:

  • Protezione efficace da cortocircuiti e sovraccarichi
  • Classe di limitazione 3 per costi ridotti di protezione a valle
  • Adatto a impianti industriali e residenziali
  • Risparmio energetico grazie alla sicurezza e affidabilità del circuito

Documentazione tecnica

Questo Acti9 C120N è un interruttore miniaturizzato a bassa tensione (MCB). È un interruttore 4P con 4 poli protetti, corrente nominale di 80A e curva di intervento C. La capacità nominale di interruzione di cortocircuito arriva fino a 10000A da 230VAC a 400VAC in conformità con la norma EN/IEC 60898-1 e 10000A da 230VAC a 400VAC in conformità con la norma EN/IEC 60898-1. È conforme alle norme industriali EN/IEC 60898-1 e alle norme residenziali EN/IEC 60947-2. Questo interruttore magnetotermico protegge il circuito dai cortocircuiti e dalla corrente di sovraccarico. La presenza di una striscia verde garantisce il contatto fisico aperto e consente di eseguire il lavoro in sicurezza sul circuito a valle. Ha una buona capacità di resistenza alla sovratensione. Il prodotto è progettato per offrire un livello di prestazioni industriale elevato e presenta una resistenza elettrica fino a 5000 cicli e una resistenza meccanica fino a 20000 cicli. La tensione operativa Ue passa da 380VAC a 415 V AC. La tensione nominale di isolamento Ui è 500 V AC. La sua classe di limitazione 3 (secondo EN/IEC60898-1) migliora i costi di protezione dei circuiti a valle. È installabile su guida DIN. La sua larghezza è di 12 passi da 9 mm. Il grado di inquinamento è 3. La categoria di sovratensione è IV. Il colore del prodotto è bianco (RAL 9003). Le dimensioni totali sono (H) 108 mm x (L) 81 mm x (P) 73 mm. Il peso è 0,82 kg. Dispone di un grado di protezione IP20 (ai sensi della norma IEC/EN 60529) sui suoi terminali. La temperatura di esercizio è compresa -25°C e 70°C. La temperatura di stoccaggio è compresa tra -40°C e 85°C.

numero di poli (totale)

4

categoria di sovratensione

4

tensione di dimensionamento

400 V

potere di interruzione nominale Icn secondo EN 60898 a 400 V

10 kA

potere di interruzione nominale Icu secondo IEC 60947-2 a 230 V

20 kA

larghezza in unità di suddivisione

6

sezione conduttore collegabile unifilare

1.5

conduttore neutro a connessione

profondità di incasso

44 mm

numero di poli protetti

4

classe di limitazione energetica

3

corrente di dimensionamento

80 A

caratteristica di intervento

C

frequenza

50 Hz

sezione conduttore collegabile multifilare

1

grado di inquinamento

3

potere di interruzione nominale Icn secondo EN 60898 a 230 V

10 kA

tipo di tensione

AC

tensione di isolamento nominale Ui

500

potere di interruzione nominale Icu secondo IEC 60947-2 a 400 V

10 kA

dispositivi supplementari possibili

temperatura ambiente durante il funzionamento

25

Serie

Acti9_C120

Produttore

SCHNEIDER ELECTRIC

Interruttore magnetotermico C120N 4P C 80A 10000A

€ 238,63 x 1 pz.
(pz.)
Disponibilità per la spedizione
47 pz. su Logistico Brescia
