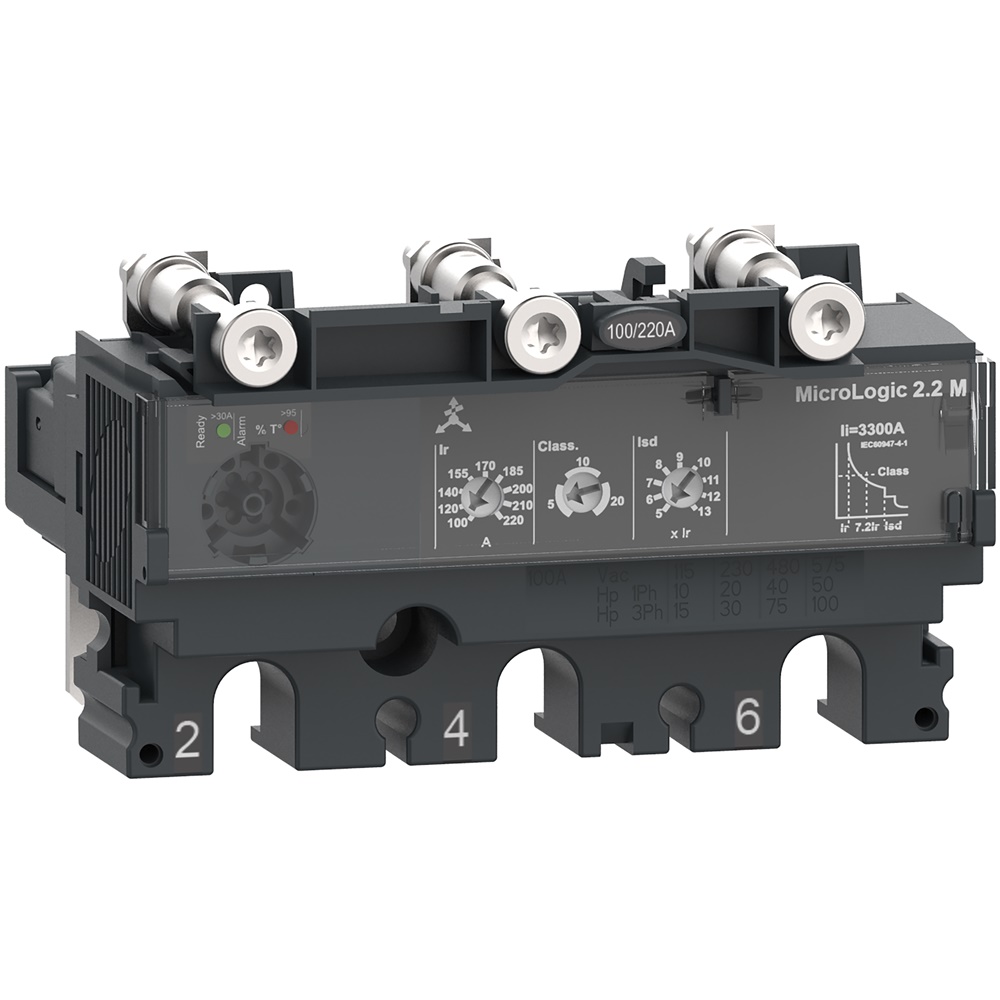

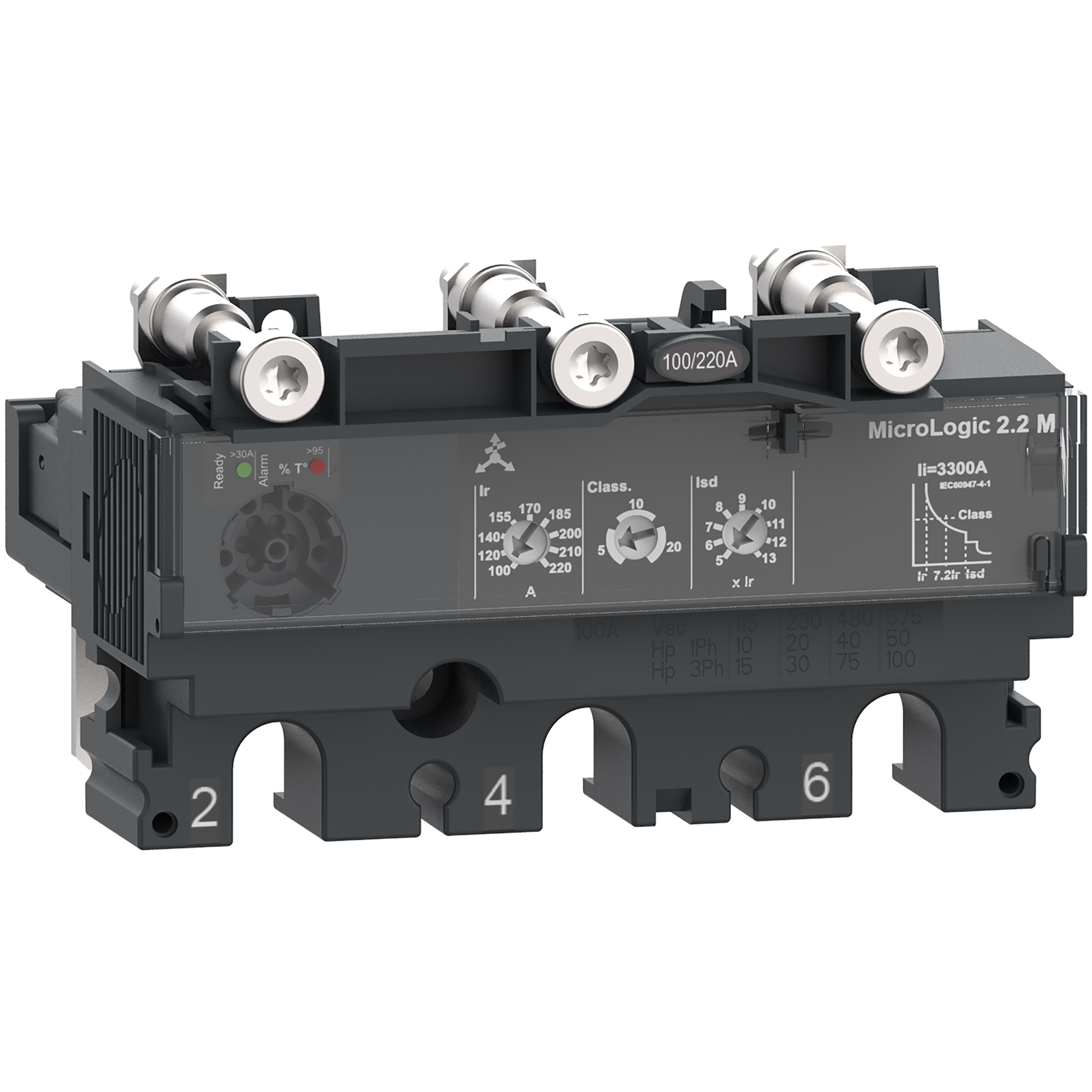

Sganciatore elettronico MicroLogic 2.2M 220A 3 poli per protezione motore ComPact NSX250
Animazione 360
Animazione 360°
Schneider Electric | Acquista online | Rexel
Cod. Rexel
MGC2532M220
Cod. Produttore
C2532M220
Cod. EAN
3606482000421

Informazioni di prodotto

Sganciatore MicroLogic 2.2M, ComPact NSX250, 3 poli, protezioni elettroniche di base, protezione motore, valore nominale 220A

Documentazione tecnica

Descrizione del produttore: MicroLogic 2.2 M è uno sganciatore elettronico 3D a 3 poli utilizzato sugli interruttori ComPacT NSX 250. Questo sganciatore elettronico con corrente nominale di 220 A è la scelta ottimale per tutte le applicazioni di protezione del motore. Incorpora una protezione regolabile di lungo ritardo contro i sovraccarichi. Offre inoltre una protezione regolabile di corto ritardo e una protezione istantanea fissa contro i cortocircuiti. MicroLogic 2.2 M indica quando l'immagine termica del rotore e dello statore è superiore al 95% dell'aumento di temperatura consentito con un LED di allarme rosso. Il LED Ready verde lampeggia se l'interruttore è pronto per lo sgancio. Questo prodotto fa parte dell'architettura EcoStruxure Power se associato al blocco interruzione Compact NSX ed al PowerTag NSX.

larghezza

104,7 mm

altezza

59,7 mm

profondità

89,4 mm

corrente nominale permanente Iu

220 A

numero di poli

3

funzione dell'attivatore di corto circuito

Ritardato

Tipo di tensione d'esercizio

AC

tensione di commutazione nominale

220 A

Valore iniziale campo di regolaz. dell'attivatore corto circuito non ritardato

3300 A

Valore finale campo di regolaz. dell'attivatore di corto circuito non ritardato

3300 A

esecuzione protezione motore

Sganciatore elettronico

Tipo di tensione per l'azionamento

Ad alimentazione autonoma

intervallo di regolazione sganciatore di sovraccarico

100 ... 220 A

Tensione d'esercizio in AC 50 Hz

690 ... 690 V

Tensione d'esercizio in AC 60 Hz

690 ... 690 V

Campo di corrente cortocircuito non ritardato

3300 ... 3300 A

Campo di corrente cortocircuito ritardato

500 ... 2860 A

Serie

ComPacT NSX / new generation

Produttore

SCHNEIDER ELECTRIC

Sganciatore elettronico MicroLogic 2.2M 220A 3 poli per protezione motore ComPact NSX250
