Informazioni di prodotto

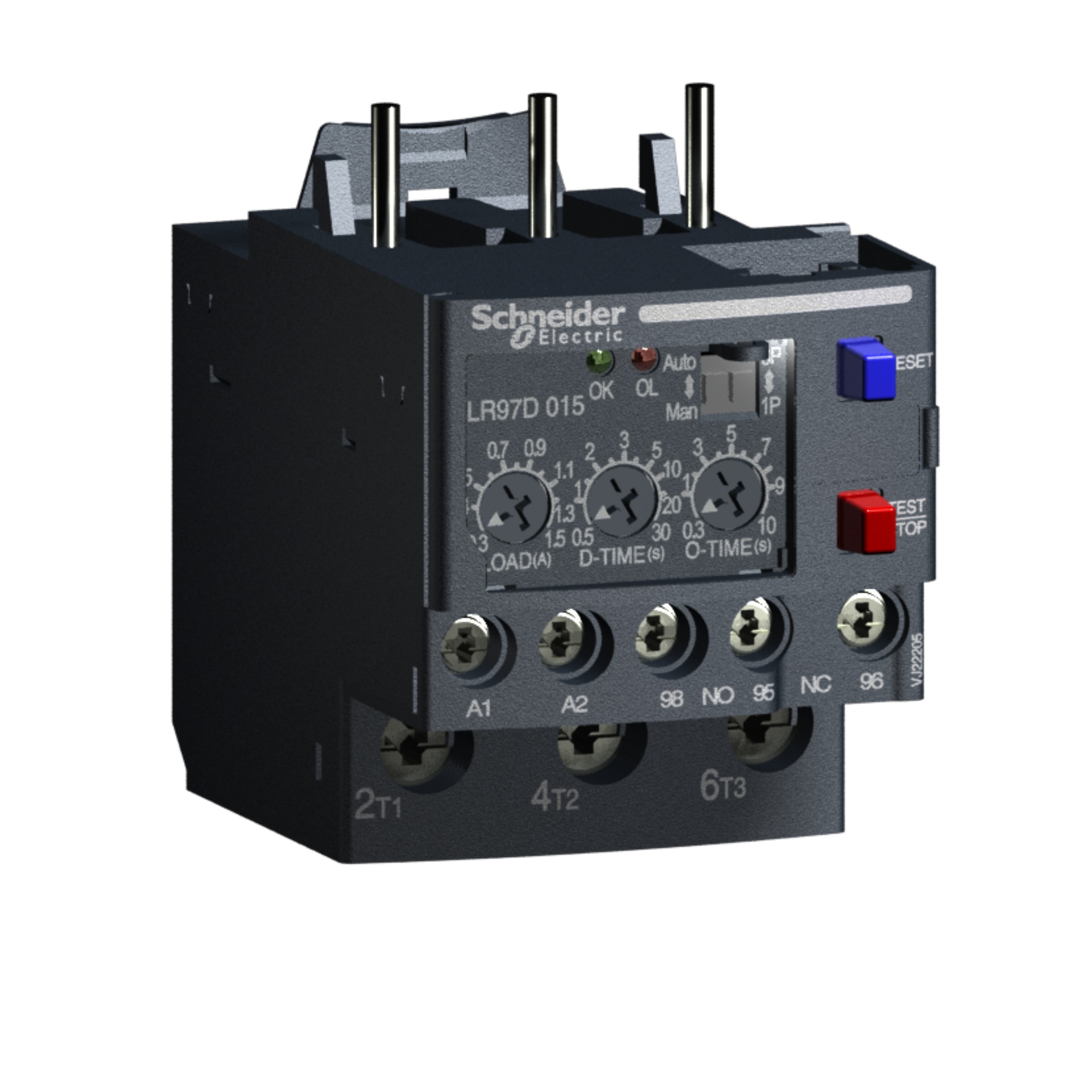

Relè di sovracorrente elettronico TeSys LR97 - 5..25 A - 48 Vca/cc

Documentazione tecnica

CONFIGURATORE SCHNEIDER ELECTRIC
Fatti guidare nella scelta del prodotto ideale
Vai al configuratore
TeSys LR97D electronic overcurrent relay, 25A/690V, to be supplied with 48V AC/DC, for protection of motors with a rated current 5-21A. It provides 3 dials to adjust the protection, LOAD (5-25A) for the overcurrent level, O-TIME (0.3-10sec) for the acceptable duration of the overcurrent, D-TIME (0.5-30sec) for the starting duration. In addition, the device trips when the current is higher than 3 x LOAD during more than 0.5sec in steady state and if there is a missing phase during more than 3sec. The settings include selectors for 1-phase/3-phase motors and manual/automatic reset, and the device has a reset button, a test/stop button, 2 LED indicators (Run/Trip), 2 auxiliary contacts 1NO/NC for fault signalling. Settings can be locked by sealing the transparent cover. For direct attachement to the bottom terminals of a 3-pole contactor LC1D09-D38, with screw clamp terminals on bottom, the separate mounting from the contactor is possible using the terminal block LAD7B106 (to be ordered separately). Multi-standards certified (IEC, UL, CSA, CCC, EAC), compliant RoHs/Reach.

tensione di alimentazione pilota nominale Us per DC

48 V

tipo di tensione per l’azionamento

AC/DC

tipo di collegamento circuito elettrico principale

raccordo a vite

numero di contatti ausiliari, invertitori

1

tensione di alimentazione pilota nominale Us per AC 60 Hz

48 V

tipo di montaggio

applicazione diretta

tensione di alimentazione pilota nominale Us per AC 50 Hz

48 V

intervallo di corrente regolabile

5 A

classe di intervento

regolabile
