Descrizione del prodotto

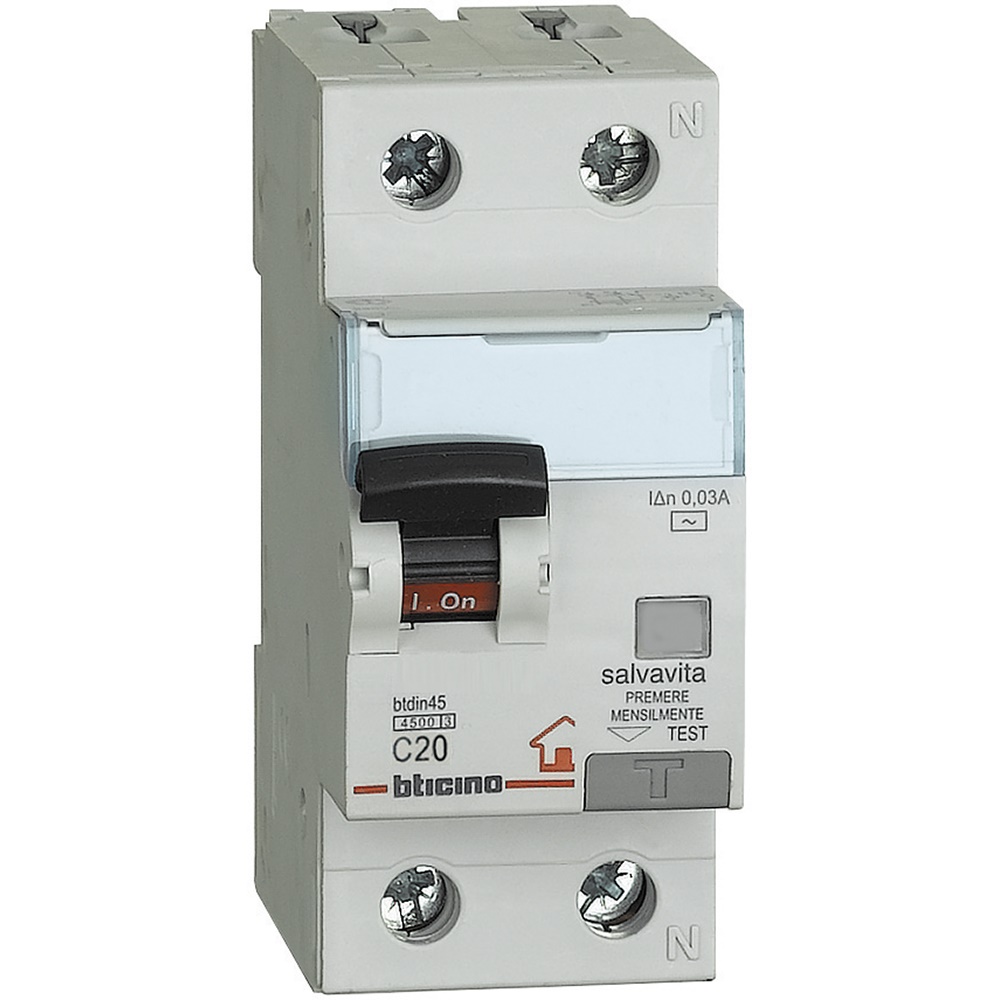

Interruttore differenziale con protezione da sovraccarico (RCBO) a 2 poli (fase + neutro), neutro a destra, progettato per garantire la sicurezza degli impianti elettrici. Questo dispositivo assicura il comando, la protezione contro cortocircuiti e sovraccarichi, l’isolamento dei circuiti e la protezione delle persone da contatti diretti e indiretti, oltre a tutelare gli impianti da guasti di isolamento. Dotato di indicazione positiva dello stato dei contatti tramite maniglia ergonomica a due posizioni con marcatura cromatica, consente una chiara visualizzazione dello stato operativo. Il contatto neutro chiude prima e apre dopo il contatto di fase, garantendo un isolamento efficace.
Il dispositivo ha una larghezza di 2 moduli (35.6 mm), correnti nominali disponibili da 10 a 32 A, curva magnetica di intervento di tipo C, sensibilità differenziale di 30 mA e funziona con corrente alternata sinusoidale (tipo AC). È conforme alle normative EN/IEC 61009-1 e EN/IEC 60947-2, con potere di interruzione nominale di 4.5 kA e potere d’interruzione massimo di 6 kA. La tensione nominale di funzionamento è di 230 V a 50 Hz.
I morsetti sono protetti contro i contatti diretti (IP20) e consentono il collegamento di cavi di rame con sezioni fino a 50 mm² per cavo rigido e 35 mm² per cavo flessibile. È possibile il montaggio su guida DIN 35 mm in diverse posizioni di funzionamento (verticale, orizzontale, capovolta, laterale). Il dispositivo è dotato di blocco con lucchetto in posizione aperta o chiusa e di etichettatura per identificazione circuito. È realizzato con materiali plastici senza alogeni, resistenti al calore e al fuoco, con classificazione V2 secondo UL94 e resistenza al test di incandescenza a 960°C.
L’RCBO è progettato per funzionare in ambienti con temperatura da -25°C a +70°C, con resistenza a vibrazioni e impatti meccanici conformi alle normative. È indicato per sistemi di terra IT, TT e TN e non è utilizzabile in corrente continua. La protezione differenziale è testabile tramite pulsante frontale e la sicurezza dell’impianto richiede test periodici.
Questo interruttore rappresenta una soluzione affidabile e compatta per la protezione integrata di circuiti elettrici domestici e industriali, garantendo sicurezza e continuità operativa.
Paese di produzione: Francia Descrizione del produttore: BTDIN-RS - interruttore magnetotermico differenziale 1P+N - 4,5kA - Idn=0,03A tipo AC - 2 moduli DIN - 230V - In=20A
