Descrizione del prodotto

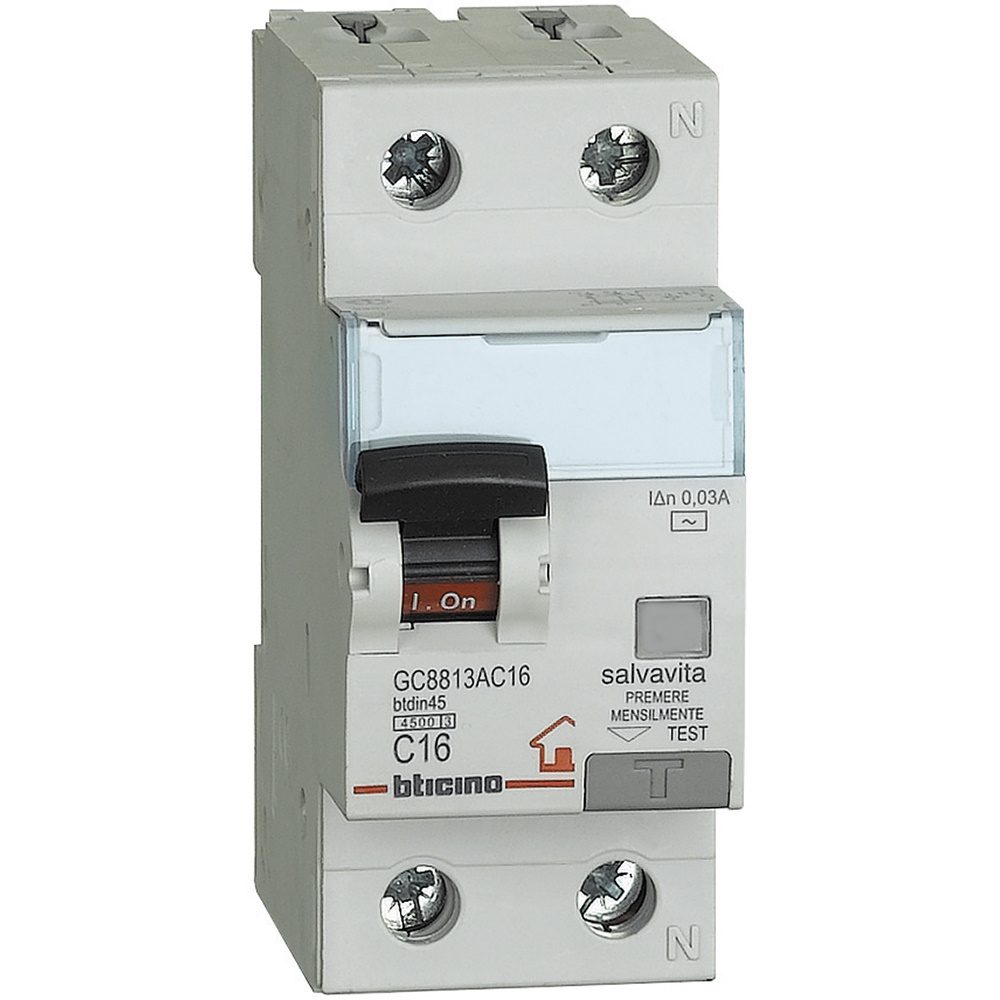

Interruttore differenziale con sovraccarico (RCBO) a 2 poli (fase + neutro, neutro a destra) progettato per il comando, la protezione e l’isolamento dei circuiti elettrici. Offre protezione contro cortocircuiti, sovraccarichi e guasti di isolamento, garantendo la sicurezza delle persone da contatti diretti e indiretti. Dotato di indicazione positiva dello stato dei contatti tramite maniglia ergonomica a due posizioni, con marcatura chiara “O-OFF” su sfondo verde per contatti aperti e “I-ON” su sfondo rosso per contatti chiusi. Il polo di fase protegge e isola il circuito di fase, mentre il polo neutro isola il circuito neutro, con il contatto neutro che chiude prima e apre dopo quello di fase.
Caratteristiche tecniche principali: corrente nominale disponibile da 10 a 32 A con curva magnetica di intervento di tipo C, sensibilità di 30 mA per la protezione differenziale di tipo AC (correnti alternate sinusoidali) e tipo F (con immunità aggiuntiva a correnti di guasto ad alta frequenza). Tensione nominale 230-240 V a 50 Hz, potere di interruzione di 4500 A secondo la norma EN/IEC 61009-1 e potere di interruzione totale di 6 kA secondo EN/IEC 60947-2. Il dispositivo è compatibile con sistemi di messa a terra IT, TT e TN.
Il prodotto è progettato per il montaggio su guida DIN 35 mm o EN 60715, con morsetti a gabbia protetti contro il contatto diretto (IP20) e capacità di collegamento fino a 60 mm². La profondità del morsetto è di 14 mm e la coppia di serraggio consigliata è di 2,5 Nm. È possibile il blocco in posizione aperta o chiusa tramite lucchetto (Ø5 o Ø6 mm).
L’RCBO è realizzato con materiali plastici senza alogeni, resistenti al calore e al fuoco (test incandescenza a 960°C, classificazione V2 UL94), con grado di protezione IP40 sul frontale e IK02 contro impatti meccanici. La temperatura di esercizio varia da -25°C a +70°C.
Il dispositivo è conforme alle normative europee RoHS per la limitazione delle sostanze pericolose e rispetta le direttive ambientali vigenti. È raccomandato un test mensile del dispositivo tramite il pulsante di prova per garantire la corretta funzionalità della protezione differenziale.
Questa soluzione assicura un elevato livello di sicurezza e affidabilità per impianti elettrici civili e industriali, combinando protezione differenziale e magnetotermica in un unico dispositivo compatto da 2 moduli.
Paese di produzione: Francia Descrizione del produttore: BTDIN-RS - interruttore magnetotermico differenziale 1P+N - 4,5kA - Idn=0,03A tipo AC - 2 moduli DIN - 230V - In=16A
